ネジ止式防水プラボックス BCALシリーズ

BCALシリーズ PDFカタログ

カテゴリ：防水プラスチックボックス、防水樹脂ボックス、電気ボックス、コントロールボックス、中継ボックス、プルボックス、プールボックス

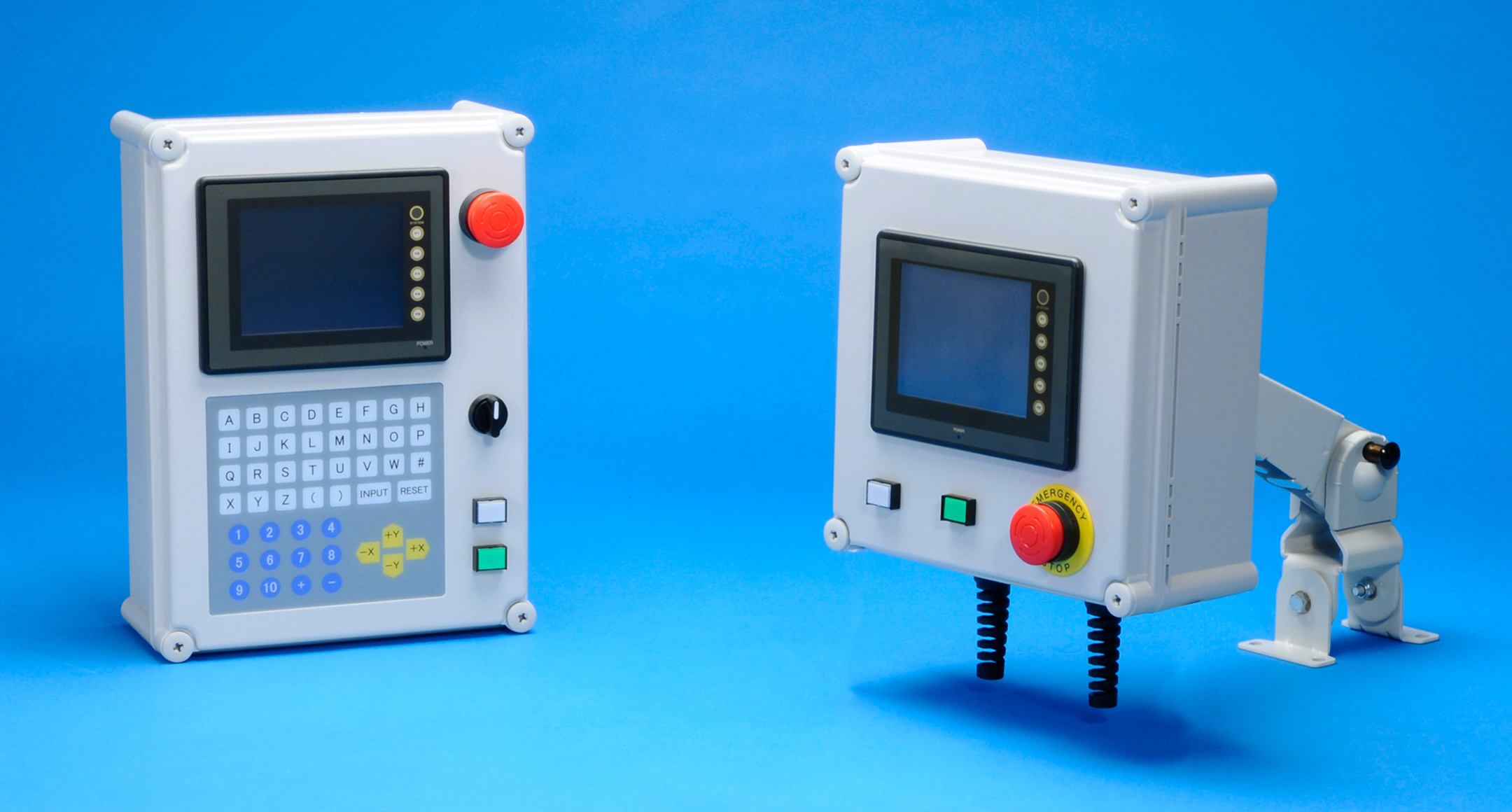

低価格のビス止めタイプ大型防水ボックスです。
全11サイズよりお選び下さい。
FA・制御/電設工事用など様々な分野で使用可能な汎用プラスチックボックスです。

ラインナップ : 11サイズ
トップカバー：ホワイトグレーのGタイプと、透明のTタイプの2種類が選択可能
防水保護等級：IP65（12.5リットル/minであらゆる方向から3分間の散水に耐える防水性）

トップカバー(Gタイプ)、ボディー材質 : ABS樹脂
色：ホワイトグレー / Munsell 5R8/0.5近似色

トップカバー(Tタイプ)材質：ポリカーボネート・透明

防水パッキン材質：ポリウレタン
カバースクリュー材質：グラスファイバー入りポリアミド樹脂

製造ロット・材質表示の突起について

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番	外寸			内寸			自重(g)	カバー色 / 近似色	標準価格(税別)	PDF図	DXF図	DWG図
型番	W	D	H	w	d	h	自重(g)	カバー色 / 近似色	標準価格(税別)	PDF図	DXF図	DWG図
BCAL191913G	190	190	128	166.1	138.3	111.5	722	ホワイトグレー / Munsell 5R8/0.5	2380	PDF	DXF	DWG
BCAL191913T	190	190	128	166.1	138.3	111.5	722	透明	2630	PDF	DXF	DWG
BCAL192813G	190	280	128	166	229	111.5	896	ホワイトグレー / Munsell 5R8/0.5	2560	PDF	DXF	DWG
BCAL192813T	190	280	128	166	229	111.5	896	透明	3030	PDF	DXF	DWG
BCAL192818G	190	280	178	164	230	161.6	1009	ホワイトグレー / Munsell 5R8/0.5	3190	PDF	DXF	DWG
BCAL192818T	190	280	178	164	230	161.6	1009	透明	3360	PDF	DXF	DWG
BCAL193813G	190	380	128	167	329	111.5	1143	ホワイトグレー / Munsell 5R8/0.5	3200	PDF	DXF	DWG
BCAL193813T	190	380	128	167	329	111.5	1143	透明	3720	PDF	DXF	DWG
BCAL193818G	190	380	178	165	327.5	162	1258	ホワイトグレー / Munsell 5R8/0.5	3780	PDF	DXF	DWG
BCAL193818T	190	380	178	165	327.5	162	1258	透明	4240	PDF	DXF	DWG
BCAL282813G	280	280	128	255	229	111.3	1148	ホワイトグレー / Munsell 5R8/0.5	3470	PDF	DXF	DWG
BCAL282813T	280	280	128	255	229	111.3	1148	透明	4250	PDF	DXF	DWG
BCAL283413G	280	340	128	255.5	287	111.8	1441	ホワイトグレー / Munsell 5R8/0.5	3890	PDF	DXF	DWG
BCAL283413T	280	340	128	255.5	287	111.8	1441	透明	5040	PDF	DXF	DWG
BCAL283813G	280	380	128	256	329	111.5	1423	ホワイトグレー / Munsell 5R8/0.5	4070	PDF	DXF	DWG
BCAL283813T	280	380	128	256	329	111.5	1423	透明	5100	PDF	DXF	DWG
BCAL283818G	280	380	178	254	324	161.5	1745	ホワイトグレー / Munsell 5R8/0.5	5790	PDF	DXF	DWG
BCAL283818T	280	380	178	254	324	161.5	1745	透明	6510	PDF	DXF	DWG
BCAL285613G	280	560	128	255	507	111.4	2272	ホワイトグレー / Munsell 5R8/0.5	7210	PDF	DXF	DWG
BCAL285613T	280	560	128	255	507	111.4	2272	透明	9230	PDF	DXF	DWG
BCAL385618G	380	560	178	354	505	160.8	2948	ホワイトグレー / Munsell 5R8/0.5	9200	PDF	DXF	DWG
BCAL385618T	380	560	178	354	505	160.8	2948	透明	12110	PDF	DXF	DWG
