IP66/67 防水ポリカーボネートボックス SPCPシリーズ
SPCPシリーズ PDFカタログカテゴリ：ポリカーボネートボックス、ポリカボックス、IP67ボックス、IP66ボックス、防水プラスチックボックス、防水樹脂ボックス、ENSTOボックス
スッキリしたデザインのネジ止めタイプの防水・防塵樹脂ボックスです。
28サイズの豊富なラインナップより選択頂けます。
ポリカーボネート樹脂製で、耐衝撃性・耐熱性・難燃性に優れています。
通信機ボックス、無線機器ボックス、コントロールボックス、端子中継ボックス、屋外用測定機器など様々な用途に利用可能です。
ラインナップ : 28サイズ
トップカバーはホワイトグレー(RAL7035 近似色)と透明の2タイプが選択可能。
防水保護等級：IP66 / IP67
【主な材質】
カバー：ポリカーボネート(難燃性UL94V-2)
ボディー：グラスファイバー入りポリカーボネート(難燃性UL94V-0)
防水パッキン=ポリウレタン
ボディー色：ホワイトグレー / RAL7035 近似色
28サイズの豊富なラインナップより選択頂けます。
ポリカーボネート樹脂製で、耐衝撃性・耐熱性・難燃性に優れています。
通信機ボックス、無線機器ボックス、コントロールボックス、端子中継ボックス、屋外用測定機器など様々な用途に利用可能です。
ラインナップ : 28サイズ
トップカバーはホワイトグレー(RAL7035 近似色)と透明の2タイプが選択可能。
防水保護等級：IP66 / IP67
【主な材質】
カバー：ポリカーボネート(難燃性UL94V-2)
ボディー：グラスファイバー入りポリカーボネート(難燃性UL94V-0)
防水パッキン=ポリウレタン
ボディー色：ホワイトグレー / RAL7035 近似色
型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方
| 型番 | 外寸 | 内寸 | カバー色 | 自重(g) | 標準価格(税別) | PDF図 | DXF図 | DWG図 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | H | D | w | h | d | |||||||
| SPCP081304G | 75 | 35 | 125 | 65.5 | 20.5 | 91 | ホワイトグレー | 120 | 1390 | DXF | DWG | |
| SPCP081304T | 75 | 35 | 125 | 65.5 | 20.5 | 91 | 透明 | 120 | 1390 | DXF | DWG | |
| SPCP081305G | 75 | 50 | 125 | 65.5 | 35.5 | 91 | ホワイトグレー | 150 | 1550 | DXF | DWG | |
| SPCP081305T | 75 | 50 | 125 | 65.5 | 35.5 | 91 | 透明 | 150 | 1550 | DXF | DWG | |
| SPCP081306G | 75 | 60 | 125 | 65.5 | 45.5 | 91 | ホワイトグレー | 161 | 1620 | DXF | DWG | |
| SPCP081306T | 75 | 60 | 125 | 65.5 | 45.5 | 91 | 透明 | 161 | 1620 | DXF | DWG | |
| SPCP081308G | 75 | 75 | 125 | 65.5 | 60.5 | 91 | ホワイトグレー | 213 | 1790 | DXF | DWG | |
| SPCP081308T | 75 | 75 | 125 | 65.5 | 60.5 | 91 | 透明 | 213 | 1790 | DXF | DWG | |
| SPCP081310G | 75 | 100 | 125 | 65 | 85.5 | 90.5 | ホワイトグレー | 278 | 1920 | DXF | DWG | |
| SPCP081310T | 75 | 100 | 125 | 65 | 85.5 | 90.5 | 透明 | 278 | 1920 | DXF | DWG | |
| SPCP081313G | 75 | 125 | 125 | 64.5 | 110.5 | 90 | ホワイトグレー | 306 | 2010 | DXF | DWG | |
| SPCP081313T | 75 | 125 | 125 | 64.5 | 110.5 | 90 | 透明 | 306 | 2010 | DXF | DWG | |
| SPCP101004G | 100 | 35 | 100 | 90.5 | 20.5 | 66 | ホワイトグレー | 124 | 1300 | DXF | DWG | |
| SPCP101004T | 100 | 35 | 100 | 90.5 | 20.5 | 66 | 透明 | 124 | 1300 | DXF | DWG | |
| SPCP101006G | 100 | 60 | 100 | 90.5 | 45.5 | 66 | ホワイトグレー | 165 | 1530 | DXF | DWG | |
| SPCP101006T | 100 | 60 | 100 | 90.5 | 45.5 | 66 | 透明 | 165 | 1530 | DXF | DWG | |
| SPCP131304G | 125 | 35 | 125 | 115.5 | 20.5 | 91 | ホワイトグレー | 178 | 1520 | DXF | DWG | |
| SPCP131304T | 125 | 35 | 125 | 115.5 | 20.5 | 91 | 透明 | 178 | 1520 | DXF | DWG | |
| SPCP131305G | 125 | 50 | 125 | 115.5 | 35.5 | 91 | ホワイトグレー | 215 | 1680 | DXF | DWG | |
| SPCP131305T | 125 | 50 | 125 | 115.5 | 35.5 | 91 | 透明 | 215 | 1680 | DXF | DWG | |
| SPCP131306G | 125 | 60 | 125 | 115.5 | 45.5 | 91 | ホワイトグレー | 243 | 1770 | DXF | DWG | |
| SPCP131306T | 125 | 60 | 125 | 115.5 | 45.5 | 91 | 透明 | 243 | 1770 | DXF | DWG | |
| SPCP131308G | 125 | 75 | 125 | 115.5 | 60.5 | 91 | ホワイトグレー | 294 | 1990 | DXF | DWG | |
| SPCP131308T | 125 | 75 | 125 | 115.5 | 60.5 | 91 | 透明 | 294 | 1990 | DXF | DWG | |
| SPCP131310G | 125 | 100 | 125 | 115 | 85.5 | 90.5 | ホワイトグレー | 366 | 2270 | DXF | DWG | |
| SPCP131310T | 125 | 100 | 125 | 115 | 85.5 | 90.5 | 透明 | 366 | 2270 | DXF | DWG | |
| SPCP131313G | 125 | 125 | 125 | 114.5 | 110.5 | 90 | ホワイトグレー | 405 | 2290 | DXF | DWG | |
| SPCP131313T | 125 | 125 | 125 | 114.5 | 110.5 | 90 | 透明 | 405 | 2290 | DXF | DWG | |
| SPCP131804G | 125 | 35 | 175 | 115.5 | 20.5 | 141 | ホワイトグレー | 237 | 1830 | DXF | DWG | |
| SPCP131804T | 125 | 35 | 175 | 115.5 | 20.5 | 141 | 透明 | 237 | 1830 | DXF | DWG | |
| SPCP131805G | 125 | 50 | 175 | 115.5 | 35.5 | 141 | ホワイトグレー | 282 | 2080 | DXF | DWG | |
| SPCP131805T | 125 | 50 | 175 | 115.5 | 35.5 | 141 | 透明 | 282 | 2080 | DXF | DWG | |
| SPCP131806G | 125 | 60 | 175 | 115.5 | 45.5 | 141 | ホワイトグレー | 297 | 2120 | DXF | DWG | |
| SPCP131806T | 125 | 60 | 175 | 115.5 | 45.5 | 141 | 透明 | 297 | 2120 | DXF | DWG | |
| SPCP131808G | 125 | 75 | 175 | 115.5 | 60.5 | 141 | ホワイトグレー | 378 | 2380 | DXF | DWG | |
| SPCP131808T | 125 | 75 | 175 | 115.5 | 60.5 | 141 | 透明 | 378 | 2380 | DXF | DWG | |
| SPCP131810G | 125 | 100 | 175 | 115 | 85.5 | 140.5 | ホワイトグレー | 463 | 2620 | DXF | DWG | |
| SPCP131810T | 125 | 100 | 175 | 115 | 85.5 | 140.5 | 透明 | 463 | 2620 | DXF | DWG | |
| SPCP131813G | 125 | 125 | 175 | 115 | 110.5 | 140.5 | ホワイトグレー | 531 | 2740 | DXF | DWG | |
| SPCP131813T | 125 | 125 | 175 | 115 | 110.5 | 140.5 | 透明 | 531 | 2740 | DXF | DWG | |
| SPCP131815G | 125 | 150 | 175 | 114 | 135.5 | 139.5 | ホワイトグレー | 600 | 3010 | DXF | DWG | |
| SPCP131815T | 125 | 150 | 175 | 114 | 135.5 | 139.5 | 透明 | 600 | 3010 | DXF | DWG | |
| SPCP181808G | 175 | 75 | 175 | 165.5 | 60.5 | 141 | ホワイトグレー | 475 | 3200 | DXF | DWG | |
| SPCP181808T | 175 | 75 | 175 | 165.5 | 60.5 | 141 | 透明 | 475 | 3200 | DXF | DWG | |
| SPCP181810G | 175 | 100 | 175 | 165 | 85.5 | 140.5 | ホワイトグレー | 584 | 3270 | DXF | DWG | |
| SPCP181810T | 175 | 100 | 175 | 165 | 85.5 | 140.5 | 透明 | 584 | 3270 | DXF | DWG | |
| SPCP181813G | 175 | 125 | 175 | 164.5 | 110.5 | 140 | ホワイトグレー | 652 | 3350 | DXF | DWG | |
| SPCP181813T | 175 | 125 | 175 | 164.5 | 110.5 | 140 | 透明 | 652 | 3350 | DXF | DWG | |
| SPCP181815G | 175 | 150 | 175 | 164 | 135.5 | 139.5 | ホワイトグレー | 738 | 4130 | DXF | DWG | |
| SPCP181815T | 175 | 150 | 175 | 164 | 135.5 | 139.5 | 透明 | 738 | 4130 | DXF | DWG | |
| SPCP182508G | 175 | 75 | 250 | 165.5 | 60.5 | 216 | ホワイトグレー | 637 | 4630 | DXF | DWG | |
| SPCP182508T | 175 | 75 | 250 | 165.5 | 60.5 | 216 | 透明 | 637 | 4630 | DXF | DWG | |
| SPCP182510G | 175 | 100 | 250 | 165 | 85.5 | 215.5 | ホワイトグレー | 754 | 4930 | DXF | DWG | |
| SPCP182510T | 175 | 100 | 250 | 165 | 85.5 | 215.5 | 透明 | 754 | 4930 | DXF | DWG | |
| SPCP182515G | 175 | 150 | 250 | 164 | 135.5 | 214.5 | ホワイトグレー | 959 | 5610 | DXF | DWG | |
| SPCP182515T | 175 | 150 | 250 | 164 | 135.5 | 214.5 | 透明 | 959 | 5610 | DXF | DWG | |
| 取付ベース(別売) | 標準価格(税別) | PDF図 | DXF図 | DWG図 |
|---|---|---|---|---|
| SMP0813 | 500 | DXF | DWG | |
| SMP0813 | 500 | DXF | DWG | |
| SMP0813 | 500 | DXF | DWG | |
| SMP0813 | 500 | DXF | DWG | |
| SMP0813 | 500 | DXF | DWG | |
| SMP0813 | 500 | DXF | DWG | |
| SMP0813 | 500 | DXF | DWG | |
| SMP0813 | 500 | DXF | DWG | |
| SMP0813 | 500 | DXF | DWG | |
| SMP0813 | 500 | DXF | DWG | |
| SMP0813 | 500 | DXF | DWG | |
| SMP0813 | 500 | DXF | DWG | |
| SMP1010 | 530 | DXF | DWG | |
| SMP1010 | 530 | DXF | DWG | |
| SMP1010 | 530 | DXF | DWG | |
| SMP1010 | 530 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1313 | 590 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1318 | 710 | DXF | DWG | |
| SMP1818 | 850 | DXF | DWG | |
| SMP1818 | 850 | DXF | DWG | |
| SMP1818 | 850 | DXF | DWG | |
| SMP1818 | 850 | DXF | DWG | |
| SMP1818 | 850 | DXF | DWG | |
| SMP1818 | 850 | DXF | DWG | |
| SMP1818 | 850 | DXF | DWG | |
| SMP1818 | 850 | DXF | DWG | |
| SMP1825 | 1070 | DXF | DWG | |
| SMP1825 | 1070 | DXF | DWG | |
| SMP1825 | 1070 | DXF | DWG | |
| SMP1825 | 1070 | DXF | DWG | |
| SMP1825 | 1070 | DXF | DWG | |
| SMP1825 | 1070 | DXF | DWG |

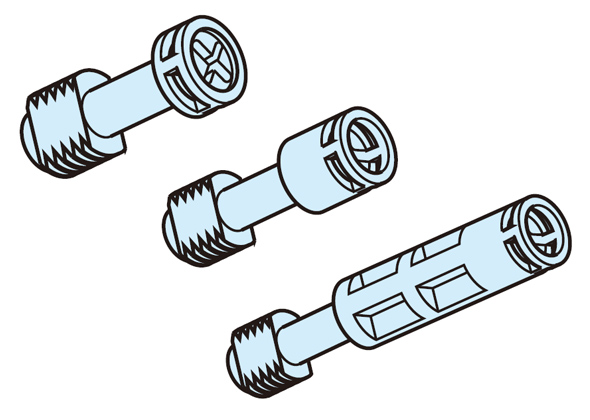

オプション品
