IP68防水 フリーサイズアルミケース AWNSシリーズ
AWNSシリーズ PDFカタログカテゴリ：フリーサイズケース、IP68防水アルミケース、IP68防水ボックス、ヒートシンク型防水ケース、放熱型防水ボックス、アルミ押出材防水ケース、防水筐体
IP68の高い防水性とヒートシンクの放熱効果を兼ね備えたアルミケースです。
WH(幅・高さ)寸法が8サイズ、D(奥行)寸法が50～700mmまで0.1mm単位で指定できるフリーサイズケースです。
ボディーフレームはヒートシンク形状のアルミ押出材で、パネルはアルミダイキャスト製の為、とても頑丈な構造です。
ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。

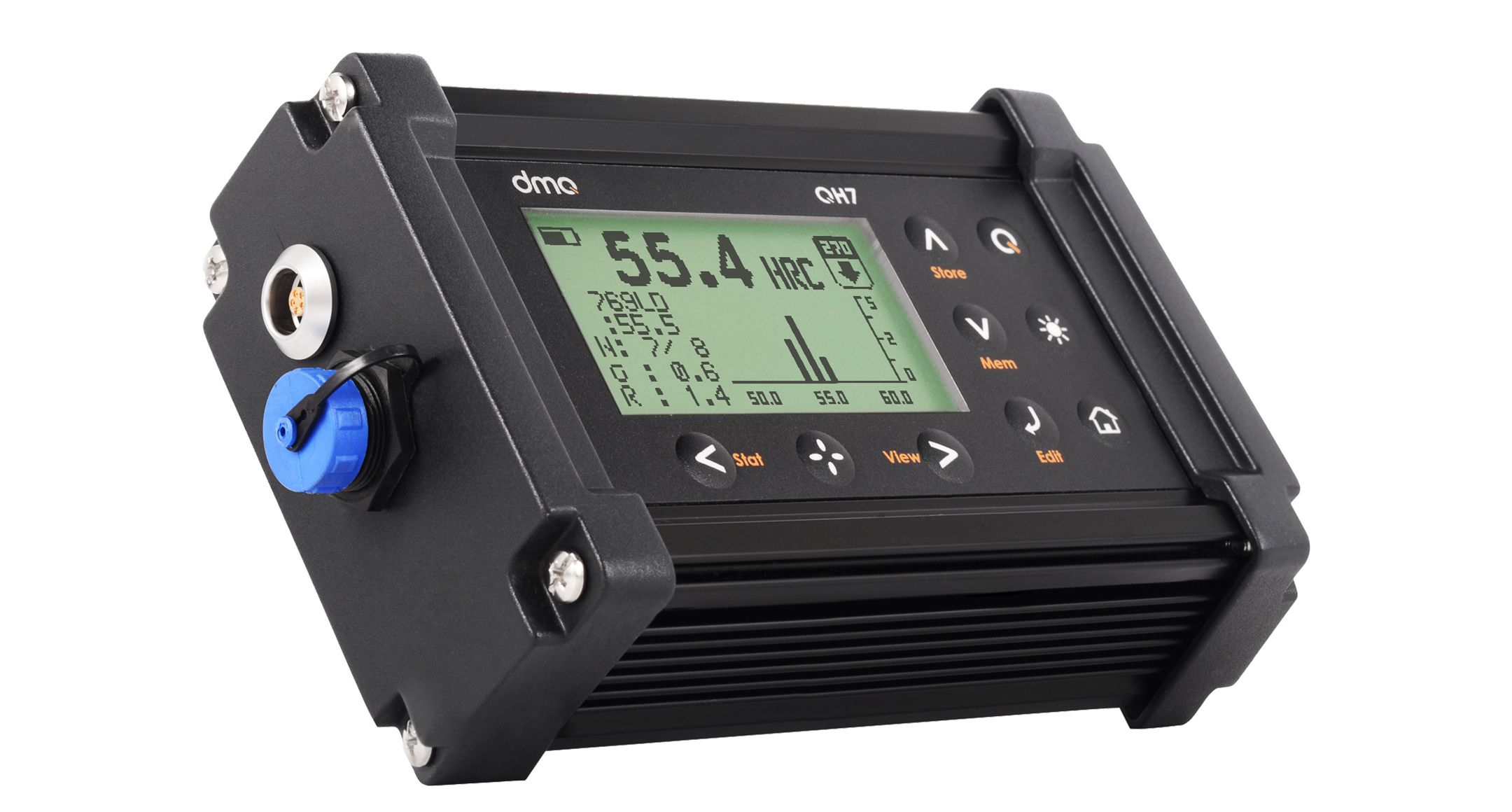

測定器、電源装置、データロガー、コントロールボックス、産業用カメラなどにご利用頂けます
サイズ指定範囲：WH(幅・高さ)寸法が8サイズ、D(奥行)寸法が50～700mmまで0.1mm単位
防水保護等級 : IP68(水深1メートルで24時間水侵入が無い防水性）
タイプ：ノーマルタイプ(Nタイプ)と、シールドタイプ(Eタイプ)が選択可能
カラー指定：4タイプの色仕様が選択可能
製作納期：受注確認後、実働2日目発送
※1台から製作いたします。
※ダウンロード頂けるCAD図は代表図となります。
お客様の希望寸法に合わせてD寸法を変更してご利用下さい。
価格は数量によって変動します。
↓こちらの「フリーサイズWEB見積ページ」で価格をご確認下さい。
WH(幅・高さ)寸法が8サイズ、D(奥行)寸法が50～700mmまで0.1mm単位で指定できるフリーサイズケースです。
ボディーフレームはヒートシンク形状のアルミ押出材で、パネルはアルミダイキャスト製の為、とても頑丈な構造です。
ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。
測定器、電源装置、データロガー、コントロールボックス、産業用カメラなどにご利用頂けます
サイズ指定範囲：WH(幅・高さ)寸法が8サイズ、D(奥行)寸法が50～700mmまで0.1mm単位
防水保護等級 : IP68(水深1メートルで24時間水侵入が無い防水性）
タイプ：ノーマルタイプ(Nタイプ)と、シールドタイプ(Eタイプ)が選択可能
カラー指定：4タイプの色仕様が選択可能
製作納期：受注確認後、実働2日目発送
※1台から製作いたします。
※ダウンロード頂けるCAD図は代表図となります。
お客様の希望寸法に合わせてD寸法を変更してご利用下さい。
価格は数量によって変動します。
↓こちらの「フリーサイズWEB見積ページ」で価格をご確認下さい。
色タイプ
GSメタリックグレー/シルバー
SSシルバー/シルバー
BSブラック/シルバー
BBブラック/ブラック
型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方
| 型番 | 外寸 | 内寸 | タイプ | 標準価格(税別) | PDF図 | DXF図 | DWG図 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | H | D | w | h | d | ||||||
| AWNS55-35-□N□□ | 55 | 35 | フリーサイズ指定 | 31.2 | 14.7 | 指定D寸法－15.8mm | ノーマル型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS66-66-□N□□ | 66 | 66 | フリーサイズ指定 | 40.8 | 30.8 | 指定D寸法－16mm | ノーマル型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS81-46-□N□□ | 81 | 46 | フリーサイズ指定 | 41.8 | 24.8 | 指定D寸法－16mm | ノーマル型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS86-86-□N□□ | 86 | 86 | フリーサイズ指定 | 44.8 | 59.4 | 指定D寸法－19mm | ノーマル型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS106-56-□N□□ | 106 | 56 | フリーサイズ指定 | 64.3 | 28.7 | 指定D寸法－19.4mm | ノーマル型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS120-71-□N□□ | 120 | 71 | フリーサイズ指定 | 77.9 | 43.7 | 指定D寸法－19.4mm | ノーマル型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS156-81-□N□□ | 156 | 81 | フリーサイズ指定 | 114.8 | 54.4 | 指定D寸法－19.4mm | ノーマル型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS206-81-□N□□ | 206 | 81 | フリーサイズ指定 | 164.7 | 54.4 | 指定D寸法－22.2mm | ノーマル型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS55-35-□E□□ | 55 | 35 | フリーサイズ指定 | 31.2 | 14.7 | 指定D寸法－15.8mm | シールド型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS66-66-□E□□ | 66 | 66 | フリーサイズ指定 | 40.8 | 30.8 | 指定D寸法－16mm | シールド型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS81-46-□E□□ | 81 | 46 | フリーサイズ指定 | 41.8 | 24.8 | 指定D寸法－16mm | シールド型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS86-86-□E□□ | 86 | 86 | フリーサイズ指定 | 44.8 | 59.4 | 指定D寸法－19mm | シールド型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS106-56-□E□□ | 106 | 56 | フリーサイズ指定 | 64.3 | 28.7 | 指定D寸法－19.4mm | シールド型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS120-71-□E□□ | 120 | 71 | フリーサイズ指定 | 77.9 | 43.7 | 指定D寸法－19.4mm | シールド型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS156-81-□E□□ | 156 | 81 | フリーサイズ指定 | 114.8 | 54.4 | 指定D寸法－19.4mm | シールド型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
| AWNS206-81-□E□□ | 206 | 81 | フリーサイズ指定 | 164.7 | 54.4 | 指定D寸法－22.2mm | シールド型 | フリーサイズWEB見積ページでご確認頂けます | DXF | DWG | |
