ハンドタイプ プラスチックケース LCシリーズ
LCシリーズ PDFカタログカテゴリ：ハンドヘルドケース、ハンディータイプケース、電池ボックス付ケース、プラスチックケース、ハンドヘルド測定器ケース、携帯型測定器用ケース

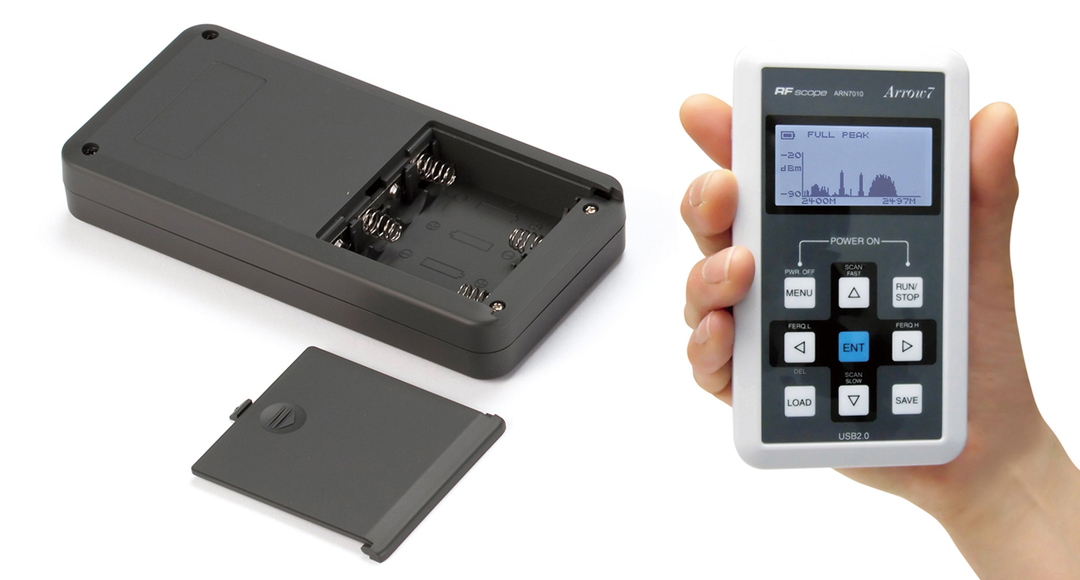

手に持ちやすいサイズのハンディー型プラスチックケースです。
テーパー付のスッキリしたデザインのケースです。
電池ボックス付/無しタイプがあり、電池構造は単3×2、単3×3、単3×4、単4×2、単4×3、単4×4、単4×6、006P(9V)電池の8タイプが選択可能です。
携帯型計測器・検査器・通信機器・データロガー・コントローラー・医療機器など、様々な産業用のハンドヘルド機器にご利用頂けます。
ラインナップ : 全9サイズ、色タイプはオフホワイト(Munsell N8.75近似色)とダークグレー(Munsell N3近似色)の2色が選択可能
主な材質 : ケース=難燃性ABS樹脂(UL94V-0)、電池端子=真鍮/ニッケルメッキ
テーパー付のスッキリしたデザインのケースです。
電池ボックス付/無しタイプがあり、電池構造は単3×2、単3×3、単3×4、単4×2、単4×3、単4×4、単4×6、006P(9V)電池の8タイプが選択可能です。
携帯型計測器・検査器・通信機器・データロガー・コントローラー・医療機器など、様々な産業用のハンドヘルド機器にご利用頂けます。
ラインナップ : 全9サイズ、色タイプはオフホワイト(Munsell N8.75近似色)とダークグレー(Munsell N3近似色)の2色が選択可能
主な材質 : ケース=難燃性ABS樹脂(UL94V-0)、電池端子=真鍮/ニッケルメッキ
型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方
| 型番 | 外寸 | 内寸 | 電池構造 | 自重(g) | 色 | 標準価格(税別) | PDF図 | DXF図 | DWG図 | 3D CAD | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | H | D | w | h | d | |||||||||
| LC115-N-D | 69 | 19.5 | 115 | 61.5 | 9.5 | 86.5 | 無し | 70 | ダークグレー | 410 | DXF | DWG | ||
| LC115-N-W | 69 | 19.5 | 115 | 61.5 | 9.5 | 86.5 | 無し | 70 | オフホワイト | 410 | DXF | DWG | ||
| LC115-F2-D | 69 | 19.5 | 115 | 61.5 | 9.5 | 63 | 単4×2 | 74.5 | ダークグレー | 580 | DXF | DWG | ||
| LC115-F2-W | 69 | 19.5 | 115 | 61.5 | 9.5 | 63 | 単4×2 | 74.5 | オフホワイト | 580 | DXF | DWG | ||
| LC115-F3-D | 69 | 19.5 | 115 | 61.5 | 9.5 | 52 | 単4×3 | 76.5 | ダークグレー | 610 | DXF | DWG | ||
| LC115-F3-W | 69 | 19.5 | 115 | 61.5 | 9.5 | 52 | 単4×3 | 76.5 | オフホワイト | 610 | DXF | DWG | ||
| LC115H-N-D | 69 | 28 | 115 | 60.9 | 18 | 86.5 | 無し | 80 | ダークグレー | 450 | DXF | DWG | ||
| LC115H-N-W | 69 | 28 | 115 | 60.9 | 18 | 86.5 | 無し | 80 | オフホワイト | 450 | DXF | DWG | ||
| LC115H-F2-D | 69 | 28 | 115 | 60.9 | 18 | 63 | 単4×2 | 84.5 | ダークグレー | 610 | DXF | DWG | ||
| LC115H-F2-W | 69 | 28 | 115 | 60.9 | 18 | 63 | 単4×2 | 84.5 | オフホワイト | 610 | DXF | DWG | ||
| LC115H-F3-D | 69 | 28 | 115 | 60.9 | 18 | 52 | 単4×3 | 86 | ダークグレー | 640 | DXF | DWG | ||
| LC115H-F3-W | 69 | 28 | 115 | 60.9 | 18 | 52 | 単4×3 | 86 | オフホワイト | 640 | DXF | DWG | ||
| LC115H-M2-D | 69 | 28 | 115 | 60.9 | 18 | 54.8 | 単3×2 | 88.5 | ダークグレー | 640 | DXF | DWG | ||
| LC115H-M2-W | 69 | 28 | 115 | 60.9 | 18 | 54.8 | 単3×2 | 88.5 | オフホワイト | 640 | DXF | DWG | ||
| LC115H-9V-D | 69 | 28 | 115 | 60.9 | 18 | 55.7 | 9V(006P)×1 | 88 | ダークグレー | 640 | DXF | DWG | ||
| LC115H-9V-W | 69 | 28 | 115 | 60.9 | 18 | 55.7 | 9V(006P)×1 | 88 | オフホワイト | 640 | DXF | DWG | ||
| LC135-N-D | 76 | 27 | 135 | 68.2 | 16 | 107 | 無し | 95 | ダークグレー | 500 | DXF | DWG | ||
| LC135-N-W | 76 | 27 | 135 | 68.2 | 16 | 107 | 無し | 95 | オフホワイト | 500 | DXF | DWG | ||
| LC135-F4-D | 76 | 27 | 135 | 68.2 | 16 | 59.2 | 単4×4 | 110 | ダークグレー | 670 | DXF | DWG | ||
| LC135-F4-W | 76 | 27 | 135 | 68.2 | 16 | 59.2 | 単4×4 | 110 | オフホワイト | 670 | DXF | DWG | ||
| LC135-M2-D | 76 | 27 | 135 | 68.2 | 16 | 74.3 | 単3×2 | 108 | ダークグレー | 650 | DXF | DWG | ||
| LC135-M2-W | 76 | 27 | 135 | 68.2 | 16 | 74.3 | 単3×2 | 108 | オフホワイト | 650 | DXF | DWG | ||
| LC135-M3-D | 76 | 27 | 135 | 68.2 | 16 | 59.2 | 単3×3 | 113.5 | ダークグレー | 680 | DXF | DWG | ||
| LC135-M3-W | 76 | 27 | 135 | 68.2 | 16 | 59.2 | 単3×3 | 113.5 | オフホワイト | 680 | DXF | DWG | ||
| LC135-9V-D | 76 | 27 | 135 | 68.2 | 16 | 74.3 | 9V(006P)×1 | 111.5 | ダークグレー | 670 | DXF | DWG | ||
| LC135-9V-W | 76 | 27 | 135 | 68.2 | 16 | 74.3 | 9V(006P)×1 | 111.5 | オフホワイト | 670 | DXF | DWG | ||
| LC135H-N-D | 76 | 35 | 135 | 67.7 | 24 | 107 | 無し | 107.5 | ダークグレー | 520 | DXF | DWG | ||
| LC135H-N-W | 76 | 35 | 135 | 67.7 | 24 | 107 | 無し | 107.5 | オフホワイト | 520 | DXF | DWG | ||
| LC135H-F4-D | 76 | 35 | 135 | 67.7 | 24 | 59.2 | 単4×4 | 122 | ダークグレー | 700 | DXF | DWG | ||
| LC135H-F4-W | 76 | 35 | 135 | 67.7 | 24 | 59.2 | 単4×4 | 122 | オフホワイト | 700 | DXF | DWG | ||
| LC135H-M2-D | 76 | 35 | 135 | 67.7 | 24 | 74.3 | 単3×2 | 121 | ダークグレー | 680 | DXF | DWG | ||
| LC135H-M2-W | 76 | 35 | 135 | 67.7 | 24 | 74.3 | 単3×2 | 121 | オフホワイト | 680 | DXF | DWG | ||
| LC135H-M3-D | 76 | 35 | 135 | 67.7 | 24 | 59.2 | 単3×3 | 126 | ダークグレー | 730 | DXF | DWG | ||
| LC135H-M3-W | 76 | 35 | 135 | 67.7 | 24 | 59.2 | 単3×3 | 126 | オフホワイト | 730 | DXF | DWG | ||
| LC135H-9V-D | 76 | 35 | 135 | 67.7 | 24 | 74.3 | 9V(006P)×1 | 123.5 | ダークグレー | 710 | DXF | DWG | ||
| LC135H-9V-W | 76 | 35 | 135 | 67.7 | 24 | 74.3 | 9V(006P)×1 | 123.5 | オフホワイト | 710 | DXF | DWG | ||
| LC145S-N-D | 96 | 20 | 145 | 87.9 | 9.5 | 112.9 | 無し | 110 | ダークグレー | 760 | DXF | DWG | ||
| LC145S-N-W | 96 | 20 | 145 | 87.9 | 9.5 | 112.9 | 無し | 110 | オフホワイト | 760 | DXF | DWG | ||
| LC145S-F6-D | 96 | 20 | 145 | 88.1 | 9.2 | 67.8 | 単4×6 | 130 | ダークグレー | 990 | DXF | DWG | ||
| LC145S-F6-W | 96 | 20 | 145 | 88.1 | 9.2 | 67.8 | 単4×6 | 130 | オフホワイト | 990 | DXF | DWG | ||
| LC145-N-D | 96 | 27 | 145 | 87.8 | 16.5 | 112.9 | 無し | 121 | ダークグレー | 780 | DXF | DWG | ||
| LC145-N-W | 96 | 27 | 145 | 87.8 | 16.5 | 112.9 | 無し | 121 | オフホワイト | 780 | DXF | DWG | ||
| LC145-F6-D | 96 | 27 | 145 | 87.8 | 16.5 | 67.8 | 単4×6 | 141 | ダークグレー | 1040 | DXF | DWG | ||
| LC145-F6-W | 96 | 27 | 145 | 87.8 | 16.5 | 67.8 | 単4×6 | 141 | オフホワイト | 1040 | DXF | DWG | ||
| LC145-M2-D | 96 | 27 | 145 | 87.8 | 16.5 | 86.8 | 単3×2 | 135 | ダークグレー | 980 | DXF | DWG | ||
| LC145-M2-W | 96 | 27 | 145 | 87.8 | 16.5 | 86.8 | 単3×2 | 135 | オフホワイト | 980 | DXF | DWG | ||
| LC145-M4-D | 96 | 27 | 145 | 87.8 | 16.5 | 63.4 | 単3×4 | 142 | ダークグレー | 1030 | DXF | DWG | ||
| LC145-M4-W | 96 | 27 | 145 | 87.8 | 16.5 | 63.4 | 単3×4 | 142 | オフホワイト | 1030 | DXF | DWG | ||
| LC145H-N-D | 96 | 35 | 145 | 87.2 | 24.5 | 112.9 | 無し | 135 | ダークグレー | 810 | DXF | DWG | ||
| LC145H-N-W | 96 | 35 | 145 | 87.2 | 24.5 | 112.9 | 無し | 135 | オフホワイト | 810 | DXF | DWG | ||
| LC145H-F6-D | 96 | 35 | 145 | 87.2 | 24.5 | 67.8 | 単4×6 | 155.5 | ダークグレー | 1090 | DXF | DWG | ||
| LC145H-F6-W | 96 | 35 | 145 | 87.2 | 24.5 | 67.8 | 単4×6 | 155.5 | オフホワイト | 1090 | DXF | DWG | ||
| LC145H-M2-D | 96 | 35 | 145 | 87.2 | 24.5 | 86.8 | 単3×2 | 149 | ダークグレー | 1030 | DXF | DWG | ||
| LC145H-M2-W | 96 | 35 | 145 | 87.2 | 24.5 | 86.8 | 単3×2 | 149 | オフホワイト | 1030 | DXF | DWG | ||
| LC145H-M4-D | 96 | 35 | 145 | 87.2 | 24.5 | 63.4 | 単3×4 | 156 | ダークグレー | 1070 | DXF | DWG | ||
| LC145H-M4-W | 96 | 35 | 145 | 87.2 | 24.5 | 63.4 | 単3×4 | 156 | オフホワイト | 1070 | DXF | DWG | ||
| LC165-N-D | 80 | 27 | 165 | 72.2 | 16 | 137 | 無し | 120.5 | ダークグレー | 840 | DXF | DWG | ||
| LC165-N-W | 80 | 27 | 165 | 72.2 | 16 | 137 | 無し | 120.5 | オフホワイト | 840 | DXF | DWG | ||
| LC165-M4-D | 80 | 27 | 165 | 72.2 | 16 | 79 | 単3×4 | 140 | ダークグレー | 970 | DXF | DWG | ||
| LC165-M4-W | 80 | 27 | 165 | 72.2 | 16 | 79 | 単3×4 | 140 | オフホワイト | 970 | DXF | DWG | ||
| LC165H-N-D | 80 | 35 | 165 | 71.7 | 24 | 137 | 無し | 134.5 | ダークグレー | 900 | DXF | DWG | ||
| LC165H-N-W | 80 | 35 | 165 | 71.7 | 24 | 137 | 無し | 134.5 | オフホワイト | 900 | DXF | DWG | ||
| LC165H-M4-D | 80 | 35 | 165 | 71.7 | 24 | 79 | 単3×4 | 153.5 | ダークグレー | 1010 | DXF | DWG | ||
| LC165H-M4-W | 80 | 35 | 165 | 71.7 | 24 | 79 | 単3×4 | 153.5 | オフホワイト | 1010 | DXF | DWG | ||
