低価格型屋外通信ボックス OBシリーズ

OBシリーズ PDFカタログ

カテゴリ：屋外用IoTネットワークボックス、防雨型ボックス、屋外用通信器筐体、無線ボックス、アクセスポイントケース、LoRaWAN用ボックス、屋外用ゲートウェイボックス、センサーボックス

本体がフード型構造をした低価格型の防雨ボックスです。
保護等級はIP44ですが、垂直に設置をすれば雨が内部に入る事はありません。
紫外線による変色、劣化のしにくいASA樹脂製で、耐候性の高いボックスです。

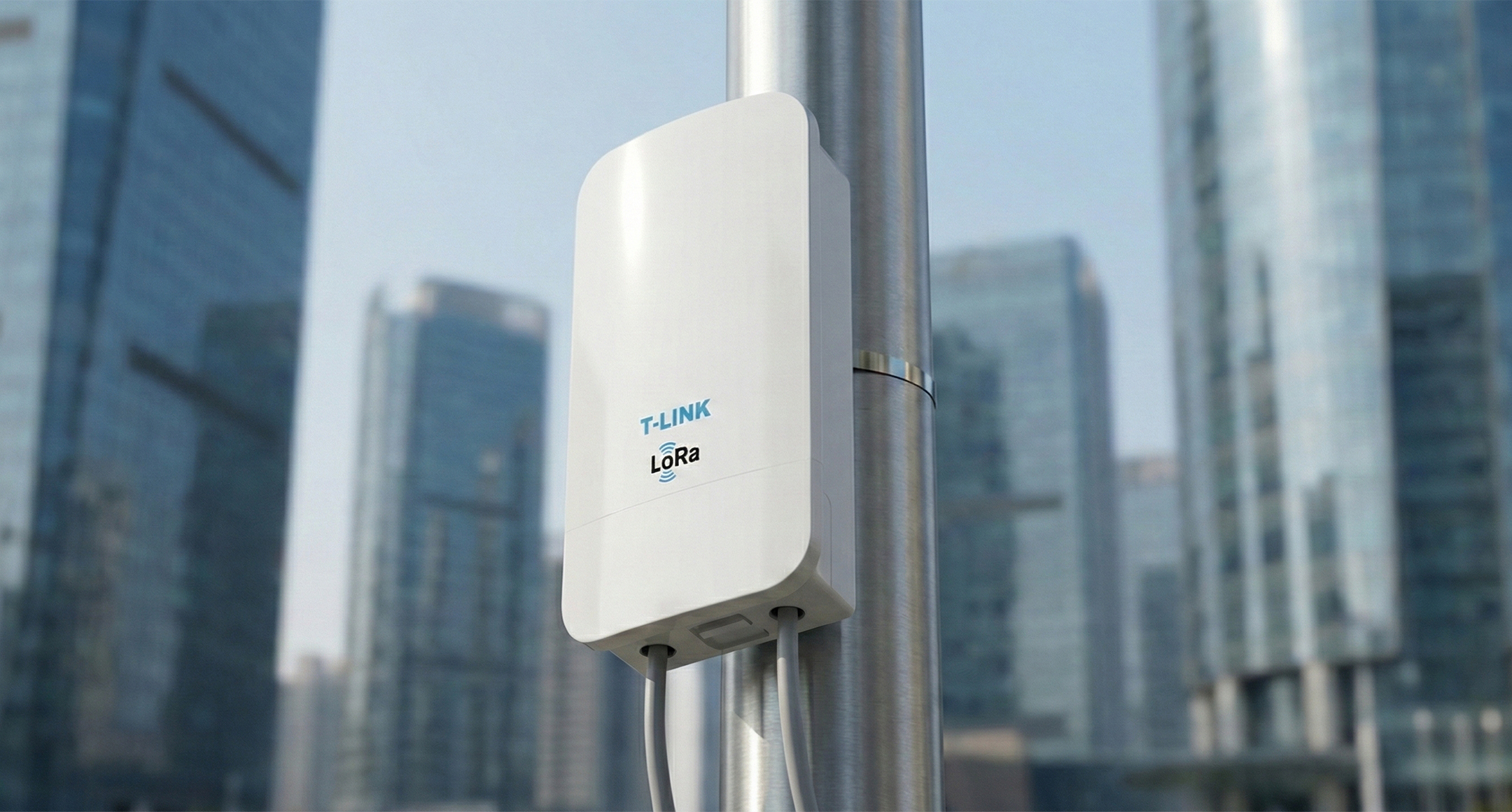

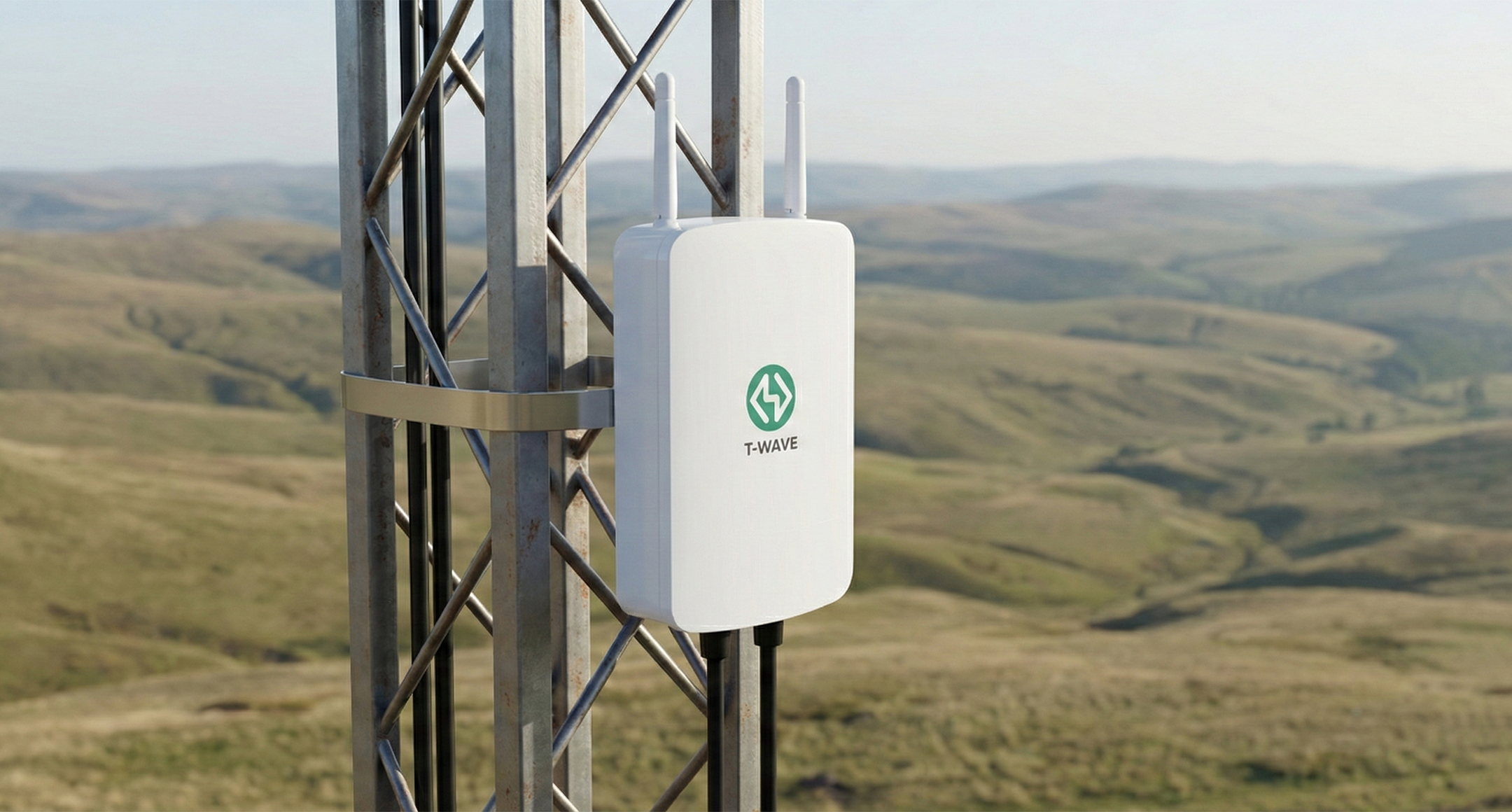

屋外に設置する通信装置、センサー機器などへのご利用に最適です。

裏面にバンド通し穴と、壁掛穴の付いたブラケットが付属していますので、ポールや壁への取付が容易です。
底面のカバーに配線用ノックアウト穴が付いていますので、ペンチやニッパーで容易に穴を開ける事が可能です。

主な用途：通信機器、ネットワーク機器、無線機器、LoRaゲートウェイ、アクセスポイント、コントローラー、
センサ収納ボックス、データロガー、GPS

ラインナップ：3 サイズ
材質：ASA樹脂(耐候性樹脂：UL94HB)
色：オフホワイト / Munsell N8.75 近似色

外観3Dビュー OB8-14-4W 外観3Dビュー OB10-17-5W 外観3Dビュー OB13-21-6W 構成部品分解画像基板差込画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番	外寸			内寸			ノックアウト穴	自重（g）	標準価格(税別)	PDF図	3D PDF	DXF図	DWG図	3D CAD
型番	W	D	H	w	d	h	ノックアウト穴	自重（g）	標準価格(税別)	PDF図	3D PDF	DXF図	DWG図	3D CAD
OB8-14-4W	75	140	35	55.5	86	18.5	5.6φ×1箇所・ 7.2φ×1箇所	90	740	PDF	3D PDF	DXF	DWG
OB10-17-5W	100	170	45	79	108	27.5	5.6φ×1箇所・ 7.2φ×1箇所	149	930	PDF	3D PDF	DXF	DWG
OB13-21-6W	125	210	55	101	132	37.5	7φ×1箇所・ 10φ×1箇	223	1380	PDF	3D PDF	DXF	DWG
