IP68 内圧調整ベント付 防水ボックス WGVシリーズ
WGVシリーズ PDFカタログカテゴリ：IP68防水ボックス、ベント付ボックス、耐候プラボックス、屋外用IoTネットワークボックス、屋外用通信器筐体、無線ボックス、アクセスポイントケース、LoRaWAN用ボックス、屋外用ゲートウェイボックス、センサーボックス

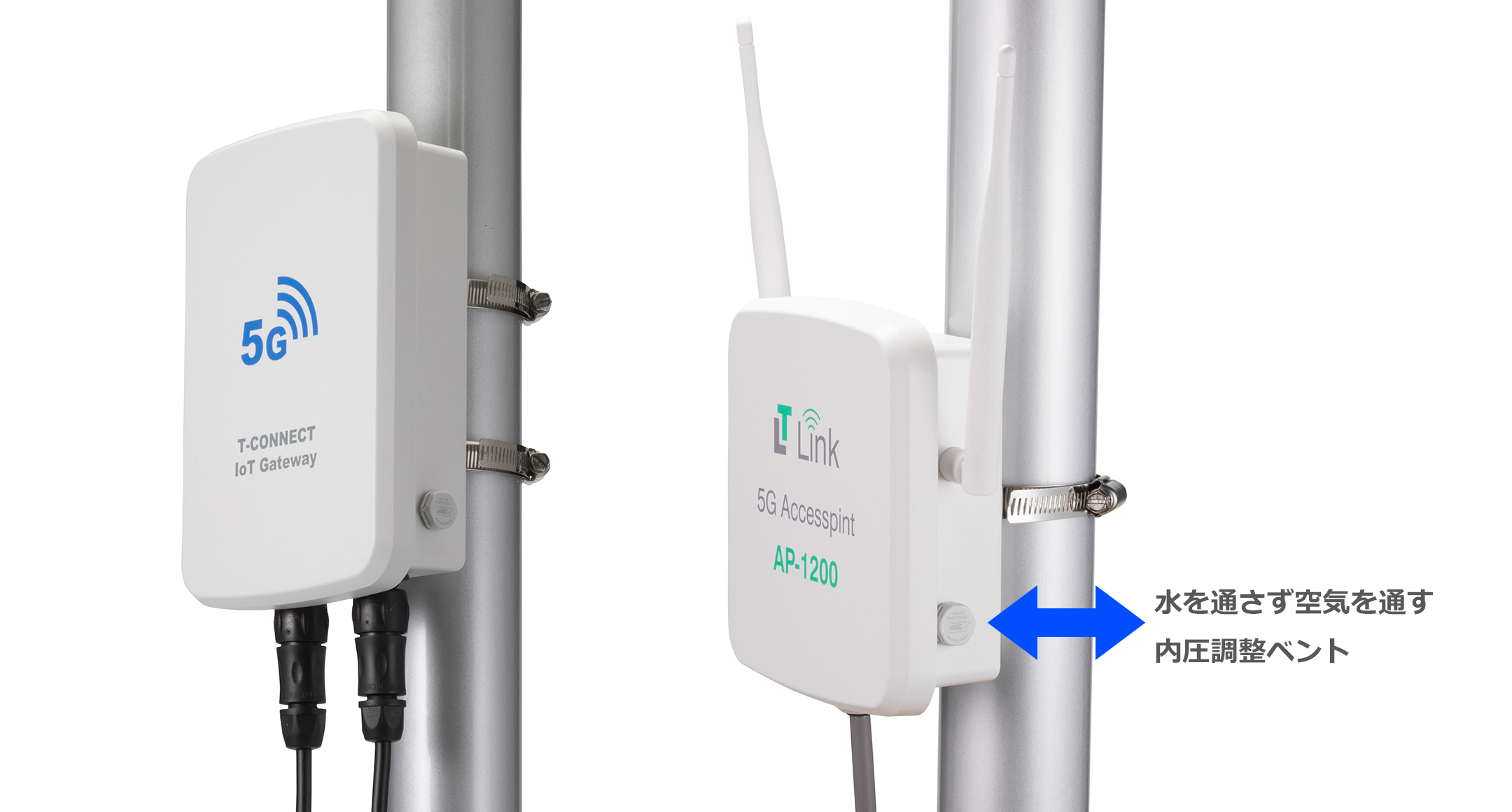

内圧調整ベント付で熱膨張によるボックスの変形を防ぐ事が出来る屋外用ボックスです。
日光が直接当たる場所や、温度の寒暖差の多い地域での使用に有効です
水深1メートルに24時間水没に耐えるIP68の高防水型プラスチックボックスです。
紫外線による変色、劣化のしにくいASA樹脂製で、耐候性の高いボックスです。
※耐候性(たいこうせい)とは、プラスチックや塗料等の高分子材料が、屋外で使用された場合に、変形、変色、劣化等の変質を起こしにくい性質の事です。
スッキリした外観なので、屋外/屋内ともに場所を選ばず設置出来るデザインです。
オプションの中継端子台 WTBシリーズを取付けて頂くと、中継ボックス/接続箱としてもご利用頂けます。
カバー取付ビスは落下防止タイプのタッピングビスです。
1回目の取付の際は、ボディ側の穴にタッピングビスをねじ込んで下さい。
主な用途：通信機器、ネットワーク機器、無線機器、LoRaゲートウェイ、アクセスポイント、コントローラー、センサ収納ボックス、データロガー、GPS、接続箱、中継ボックス
防水保護等級 : IP68 (水深1メートルで24時間水侵入が無い防水性）
使用温度範囲 : －30℃～＋60℃
ラインナップ：16サイズ
材質：ASA樹脂(耐候性樹脂)
色：オフホワイト / Munsell N8.75 近視色
日光が直接当たる場所や、温度の寒暖差の多い地域での使用に有効です
水深1メートルに24時間水没に耐えるIP68の高防水型プラスチックボックスです。
紫外線による変色、劣化のしにくいASA樹脂製で、耐候性の高いボックスです。
※耐候性(たいこうせい)とは、プラスチックや塗料等の高分子材料が、屋外で使用された場合に、変形、変色、劣化等の変質を起こしにくい性質の事です。
スッキリした外観なので、屋外/屋内ともに場所を選ばず設置出来るデザインです。
オプションの中継端子台 WTBシリーズを取付けて頂くと、中継ボックス/接続箱としてもご利用頂けます。
カバー取付ビスは落下防止タイプのタッピングビスです。
1回目の取付の際は、ボディ側の穴にタッピングビスをねじ込んで下さい。
主な用途：通信機器、ネットワーク機器、無線機器、LoRaゲートウェイ、アクセスポイント、コントローラー、センサ収納ボックス、データロガー、GPS、接続箱、中継ボックス
防水保護等級 : IP68 (水深1メートルで24時間水侵入が無い防水性）
使用温度範囲 : －30℃～＋60℃
ラインナップ：16サイズ
材質：ASA樹脂(耐候性樹脂)
色：オフホワイト / Munsell N8.75 近視色
型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方
| 型番 | 外寸 | 内寸 | 自重（g） | 標準価格(税別) | PDF図 | DXF図 | DWG図 | 3D CAD | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | D | H | w | ｄ | ｈ | |||||||
| WGV10-15-6W | 100 | 150 | 55 | 58 | 115 | 43 | 171 | 1960 | DXF | DWG | ||
| WGV10-15-8W | 100 | 150 | 75 | 57 | 114 | 63 | 193.5 | 2100 | DXF | DWG | ||
| WGV15-16-6W | 145 | 155 | 55 | 102 | 120 | 43 | 233.5 | 2410 | DXF | DWG | ||
| WGV15-16-8W | 145 | 155 | 80 | 100 | 118 | 68 | 268 | 2580 | DXF | DWG | ||
| WGV15-21-6W | 145 | 210 | 60 | 102 | 174 | 48 | 315.5 | 2990 | DXF | DWG | ||
| WGV15-21-9W | 145 | 210 | 90 | 100 | 172 | 78 | 368.5 | 3220 | DXF | DWG | ||
| WGV17-25-8W | 170 | 250 | 80 | 125 | 209 | 67.5 | 471.5 | 4010 | DXF | DWG | ||
| WGV17-25-11W | 170 | 250 | 110 | 122 | 206 | 97.5 | 535.5 | 4370 | DXF | DWG | ||
| WGV23-25-8W | 225 | 245 | 80 | 180 | 194 | 67.5 | 571.5 | 4710 | DXF | DWG | ||
| WGV23-25-11W | 225 | 245 | 110 | 177 | 191 | 97.5 | 646.5 | 5100 | DXF | DWG | ||
| WGV25-33-9W | 245 | 325 | 90 | 189 | 268 | 74 | 966.5 | 8630 | DXF | DWG | ||
| WGV25-33-12W | 245 | 325 | 120 | 186 | 265 | 104 | 1075.5 | 9360 | DXF | DWG | ||
| WGV30-33-9W | 300 | 325 | 90 | 244 | 268 | 74 | 1152.5 | 9730 | DXF | DWG | ||
| WGV30-33-13W | 300 | 325 | 130 | 240 | 264 | 114 | 1288 | 10760 | DXF | DWG | ||
| WGV28-40-10W | 280 | 400 | 100 | 223 | 338 | 84 | 1335 | 12140 | DXF | DWG | ||
| WGV28-40-15W | 280 | 400 | 150 | 218 | 333 | 134 | 1532 | 13390 | DXF | DWG | ||
