IP68完全防水PC/ASA樹脂ボックス WGPCシリーズ

WGPCシリーズ PDFカタログ

カテゴリ：IP68防水ボックス、太陽光発電接続箱、屋外用IoTネットワークボックス、完全防水ボックス、屋外用通信器筐体、無線ボックス、アクセスポイントボックス、LoRaWAN用ボックス、屋外用ゲートウェイボックス、センサーボックス

水深1メートルに24時間水没に耐えるIP68の高防水型プラスチックボックスです。
PC/ASA樹脂製で、難燃性・耐熱性の高いボックスです。
スッキリした外観なので、屋外/屋内ともに場所を選ばず設置出来るデザインです。

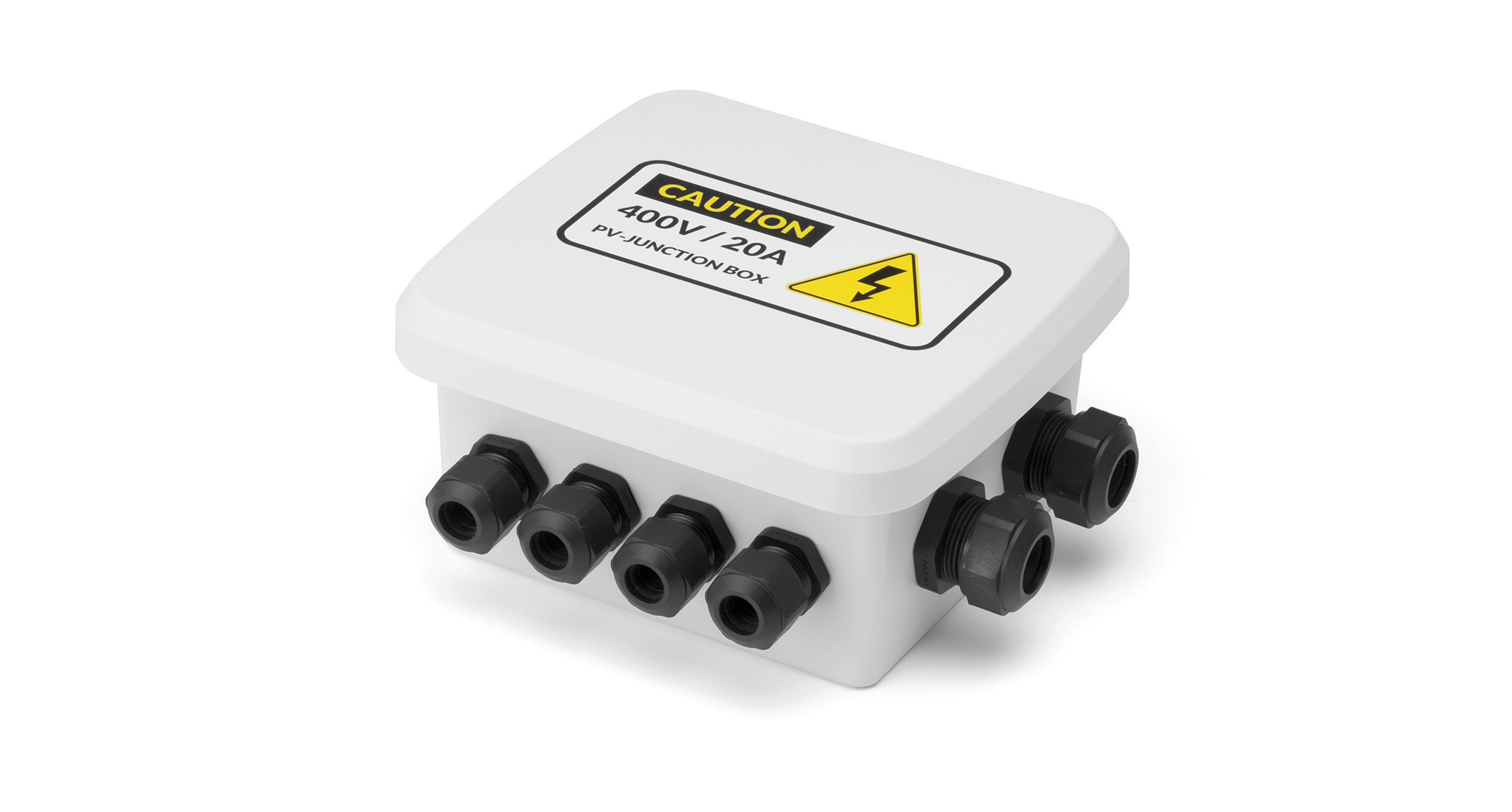

難燃性・耐熱性に優れているので、太陽光発電接続箱、屋外電気ボックスに最適です。

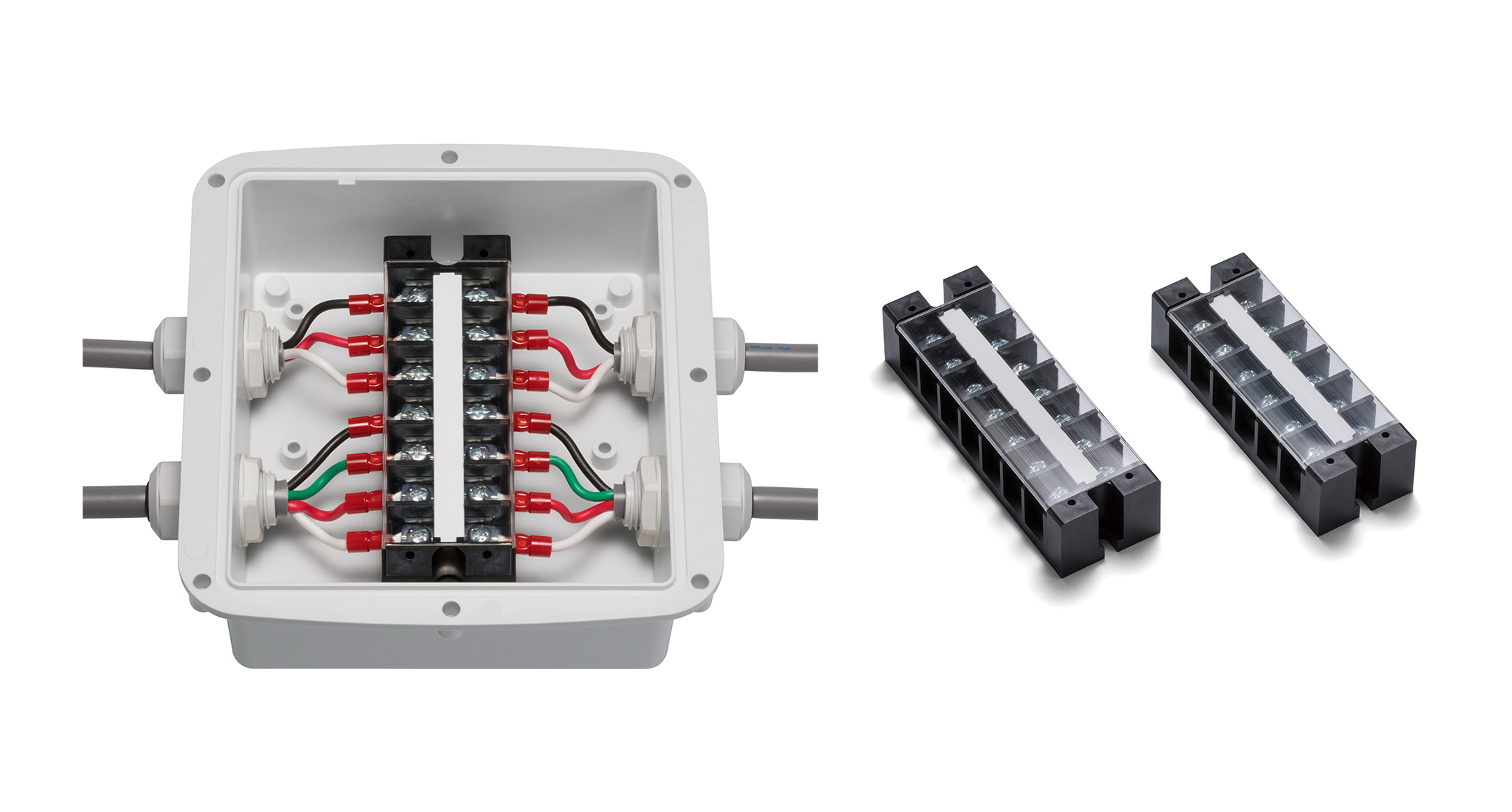

オプションの中継端子台 WTBシリーズを取付けて頂くと、中継ボックス/接続箱としてもご利用頂けます。

カバー取付ビスは落下防止タイプのタッピングビスです。
1回目の取付の際は、ボディ側の穴にタッピングビスをねじ込んで下さい。

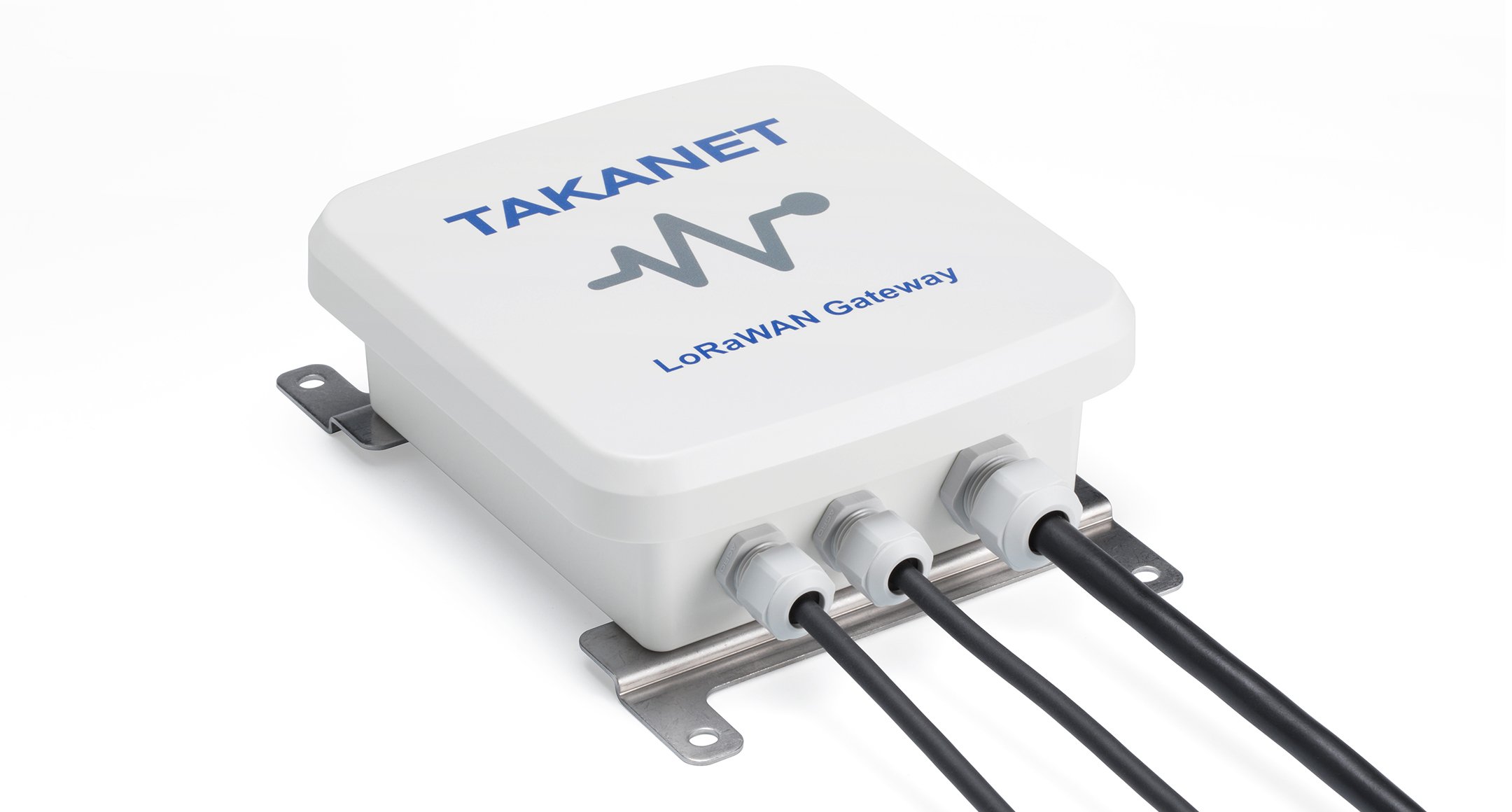

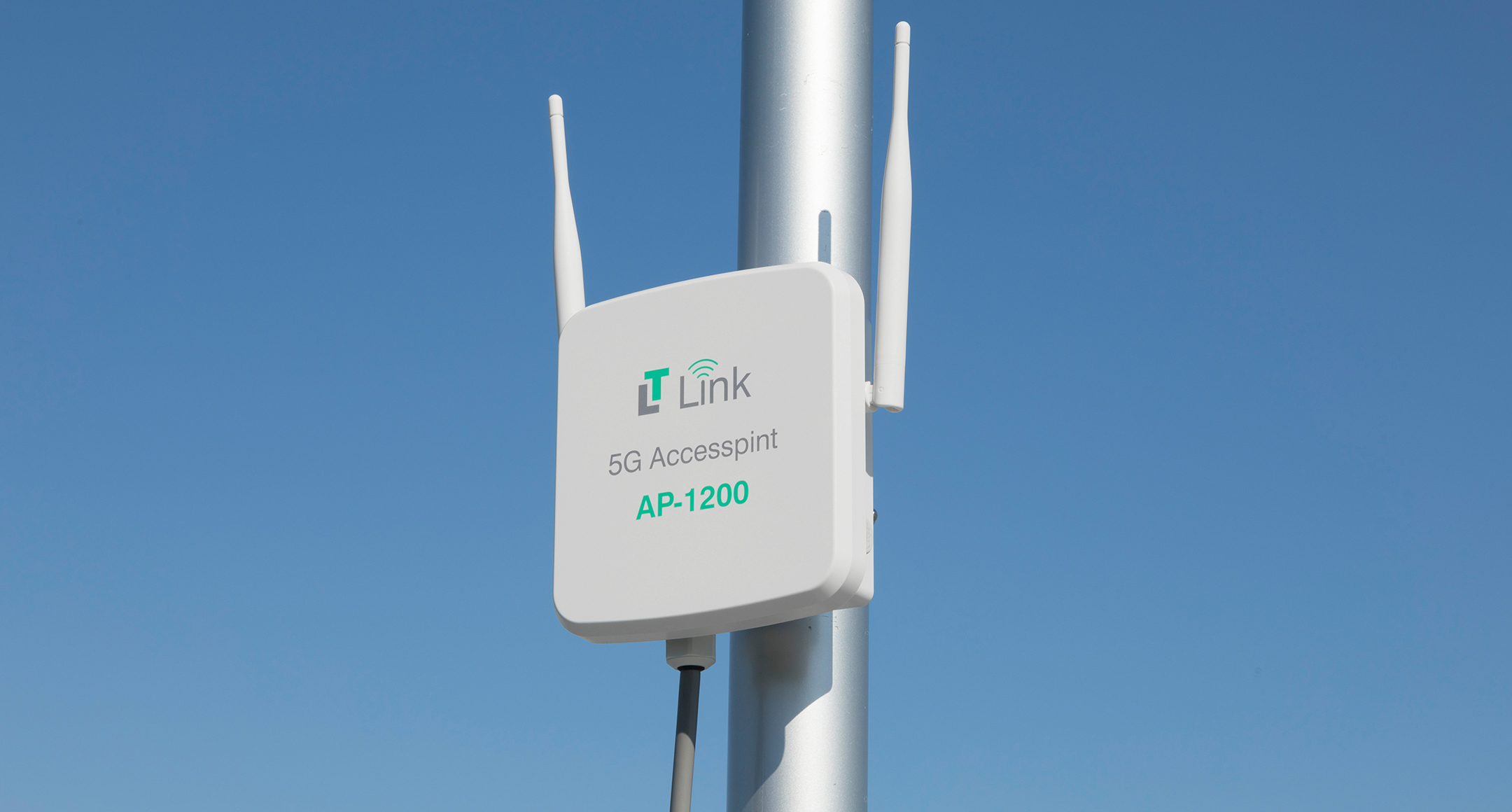

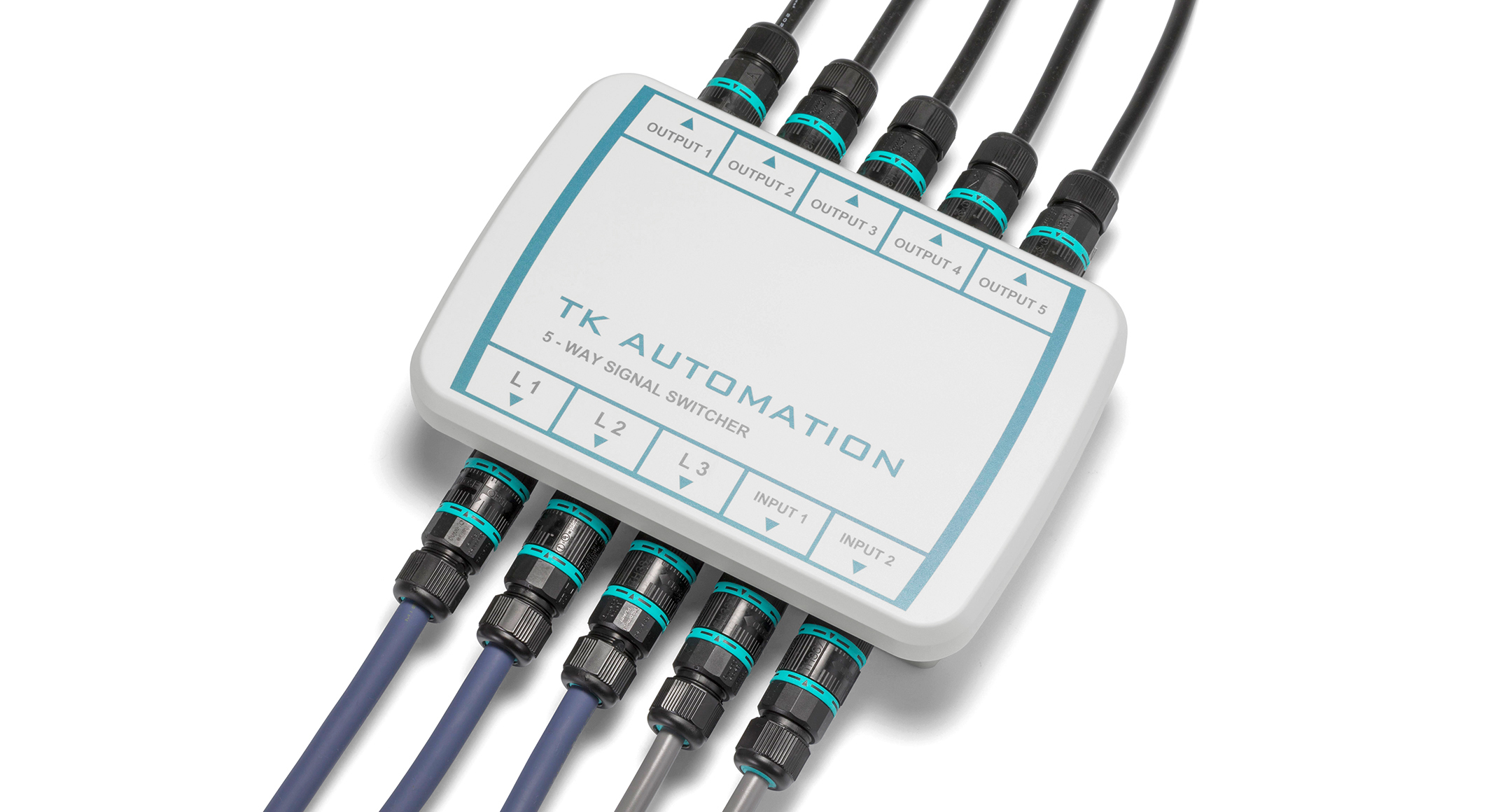

主な用途：太陽光発電接続箱、通信機器、ネットワーク機器、無線機器、LoRaゲートウェイ、アクセスポイント、コントローラー、センサ収納ボックス、データロガー、GPS、中継ボックス

防水保護等級 : IP68 (水深1メートルで24時間水侵入が無い防水性）
ラインナップ：16サイズ
材質：PC/ASA樹脂
難燃性：UL94V-0
耐熱性：-30℃～+75℃
色：ライトグレー / PANTONE427C (カラーブック2025年度版)

型番・寸法・標準価格※標準価格は目安の販売価格となります。▶︎ カスタム加工図面の描き方

型番	外寸			内寸			自重（g）	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
型番	W	D	H	w	ｄ	ｈ	自重（g）	標準価格(税別)	PDF図	DXF図	DWG図	3D CAD
WGPC10-15-6G	100	150	55	63	115	43	188.5	1250	PDF	DXF	DWG
WGPC10-15-8G	100	150	75	62	114	63	213.5	1390	PDF	DXF	DWG
WGPC15-16-6G	145	155	55	107	120	43	258	1780	PDF	DXF	DWG
WGPC15-16-8G	145	155	80	105	118	68	296.5	2020	PDF	DXF	DWG
WGPC15-21-6G	145	210	60	107	174	48	349.5	2480	PDF	DXF	DWG
WGPC15-21-9G	145	210	90	105	172	78	408.5	2780	PDF	DXF	DWG
WGPC17-25-8G	170	250	80	128	209	67.5	523	3720	PDF	DXF	DWG
WGPC17-25-11G	170	250	110	125	206	97.5	594	4170	PDF	DXF	DWG
WGPC23-25-8G	225	245	80	183	194	67.5	634	4470	PDF	DXF	DWG
WGPC23-25-11G	225	245	110	180	191	97.5	717.5	4960	PDF	DXF	DWG
WGPC25-33-9G	245	325	90	192	268	74	1073.5	9150	PDF	DXF	DWG
WGPC25-33-12G	245	325	120	189	265	104	1193.5	10050	PDF	DXF	DWG
WGPC30-33-9G	300	325	90	247	268	74	1280	10520	PDF	DXF	DWG
WGPC30-33-13G	300	325	130	243	264	114	1430	11720	PDF	DXF	DWG
WGPC28-40-10G	280	400	100	226	338	84	1482	13560	PDF	DXF	DWG
WGPC28-40-15G	280	400	150	220	332	134	1701	15110	PDF	DXF	DWG
