フリーサイズアルミケース UCSシリーズ

UCSシリーズ PDFカタログ

カテゴリ:フリーサイズアルミケース、R付アルミケース、パネル式アルミケース、金属ケース、測定器ケース、計器ケース、電源ケース

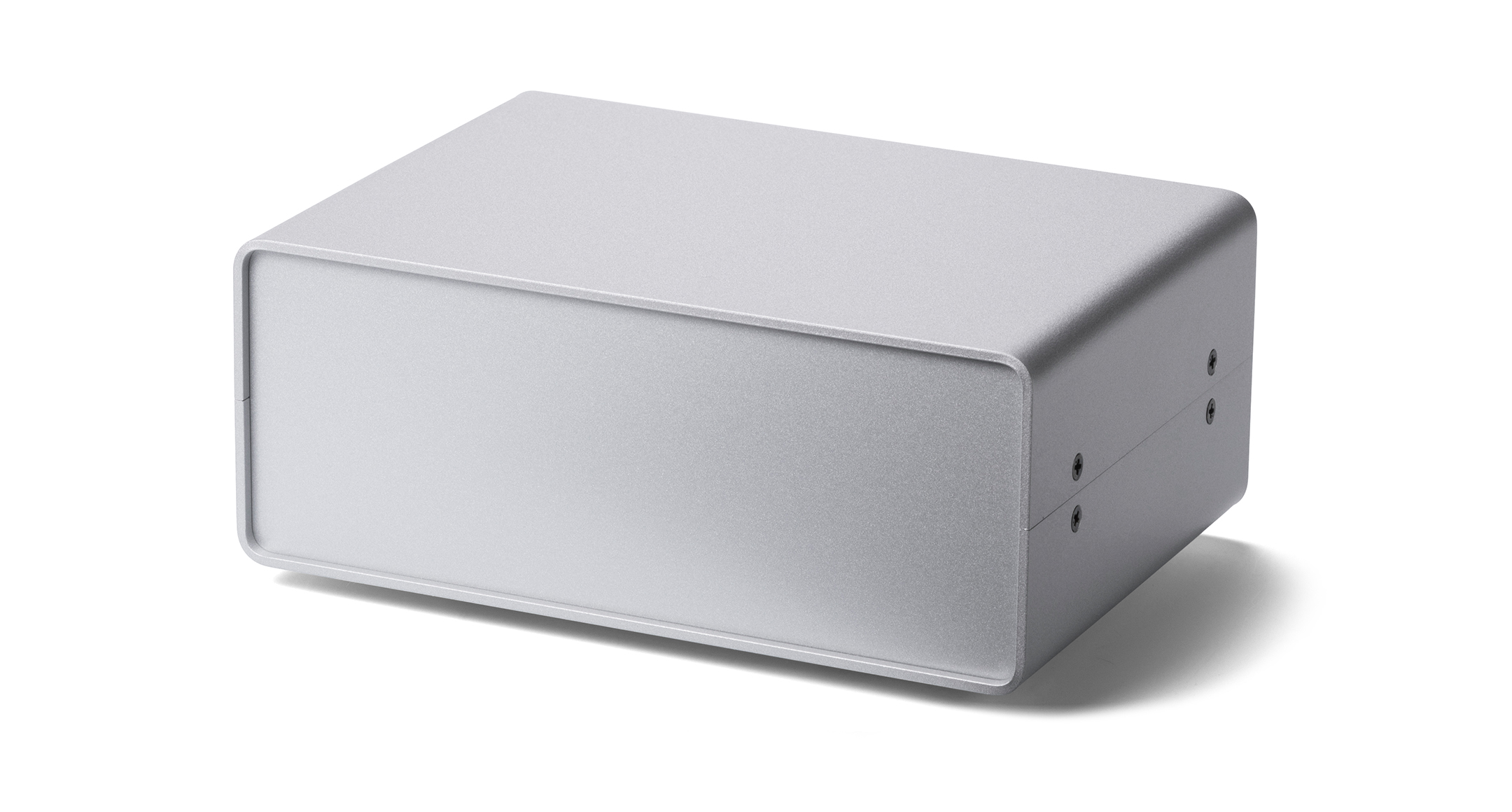

フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像
フリーサイズアルミケース UCSシリーズの画像

色タイプ

BBブラック(Munsell N1 近似色)

フリーサイズアルミケース UCSシリーズ:ブラック(Munsell N1 近似色)の画像

BGブラック/ライトグレー(Munsell 5Y8/0.5 近似色)

フリーサイズアルミケース UCSシリーズ:ブラック/ライトグレー(Munsell 5Y8/0.5 近似色)の画像

BSブラック/シルバー(カラーコードなし)

フリーサイズアルミケース UCSシリーズ:ブラック/シルバー(カラーコードなし)の画像

GGライトグレー(Munsell 5Y8/0.5 近似色)

フリーサイズアルミケース UCSシリーズ:ライトグレー(Munsell 5Y8/0.5 近似色)の画像

GBライトグレー/ブラック(Munsell N1 近似色)

フリーサイズアルミケース UCSシリーズ:ライトグレー/ブラック(Munsell N1 近似色)の画像

SSシルバー(カラーコードなし)

フリーサイズアルミケース UCSシリーズ:シルバー(カラーコードなし)の画像

SBシルバー/ブラック(Munsell N1 近似色)

フリーサイズアルミケース UCSシリーズ:シルバー/ブラック(Munsell N1 近似色)の画像
フリーサイズアルミケース UCSシリーズ:ブラック(Munsell N1 近似色)の画像
フリーサイズアルミケース UCSシリーズ:ブラック/ライトグレー(Munsell 5Y8/0.5 近似色)の画像
フリーサイズアルミケース UCSシリーズ:ブラック/シルバー(カラーコードなし)の画像
フリーサイズアルミケース UCSシリーズ:ライトグレー(Munsell 5Y8/0.5 近似色)の画像
フリーサイズアルミケース UCSシリーズ:ライトグレー/ブラック(Munsell N1 近似色)の画像
フリーサイズアルミケース UCSシリーズ:シルバー(カラーコードなし)の画像
フリーサイズアルミケース UCSシリーズ:シルバー/ブラック(Munsell N1 近似色)の画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番 外寸 内寸 コーナーR 放熱穴 標準価格(税別) PDF図 DXF図 DWG図
W H D w h d
UCS□-□-60□□3K□ フリー指定 フリー指定 60 W寸法ー10mm H寸法ー4mm 52 R3 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-60□□5K□ フリー指定 フリー指定 60 W寸法ー14mm H寸法ー4mm 52 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-60□□8K□ フリー指定 フリー指定 60 W寸法ー20mm H寸法ー4mm 52 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-80□□3K□ フリー指定 フリー指定 80 W寸法ー10mm H寸法ー4mm 72 R3 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-80□□5K□ フリー指定 フリー指定 80 W寸法ー14mm H寸法ー4mm 72 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-80□□8K□ フリー指定 フリー指定 80 W寸法ー20mm H寸法ー4mm 72 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-100□□3K□ フリー指定 フリー指定 100 W寸法ー10mm H寸法ー4mm 92 R3 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-100□□5K□ フリー指定 フリー指定 100 W寸法ー14mm H寸法ー4mm 92 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-100□□8K□ フリー指定 フリー指定 100 W寸法ー20mm H寸法ー4mm 92 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-120□□3K□ フリー指定 フリー指定 120 W寸法ー11mm H寸法ー5mm 112 R3 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-120□□3L□ フリー指定 フリー指定 120 W寸法ー11mm H寸法ー5mm 112 R3 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-120□□3M□ フリー指定 フリー指定 120 W寸法ー11mm H寸法ー5mm 112 R3 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-120□□5K□ フリー指定 フリー指定 120 W寸法ー15mm H寸法ー5mm 112 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-120□□5L□ フリー指定 フリー指定 120 W寸法ー15mm H寸法ー5mm 112 R5 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-120□□5M□ フリー指定 フリー指定 120 W寸法ー15mm H寸法ー5mm 112 R5 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-120□□8K□ フリー指定 フリー指定 120 W寸法ー21mm H寸法ー5mm 112 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-120□□8L□ フリー指定 フリー指定 120 W寸法ー21mm H寸法ー5mm 112 R8 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-120□□8M□ フリー指定 フリー指定 120 W寸法ー21mm H寸法ー5mm 112 R8 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-140□□3K□ フリー指定 フリー指定 140 W寸法ー11mm H寸法ー5mm 130 R3 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-140□□3L□ フリー指定 フリー指定 140 W寸法ー11mm H寸法ー5mm 130 R3 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-140□□3M□ フリー指定 フリー指定 140 W寸法ー11mm H寸法ー5mm 130 R3 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-140□□5K□ フリー指定 フリー指定 140 W寸法ー15mm H寸法ー5mm 130 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-140□□5L□ フリー指定 フリー指定 140 W寸法ー15mm H寸法ー5mm 130 R5 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-140□□5M□ フリー指定 フリー指定 140 W寸法ー15mm H寸法ー5mm 130 R5 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-140□□8K□ フリー指定 フリー指定 140 W寸法ー21mm H寸法ー5mm 130 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-140□□8L□ フリー指定 フリー指定 140 W寸法ー21mm H寸法ー5mm 130 R8 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-140□□8M□ フリー指定 フリー指定 140 W寸法ー21mm H寸法ー5mm 130 R8 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-160□□5K□ フリー指定 フリー指定 160 W寸法ー16mm H寸法ー6mm 146 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-160□□5L□ フリー指定 フリー指定 160 W寸法ー16mm H寸法ー6mm 146 R5 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-160□□5M□ フリー指定 フリー指定 160 W寸法ー16mm H寸法ー6mm 146 R5 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-160□□8K□ フリー指定 フリー指定 160 W寸法ー22mm H寸法ー6mm 146 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-160□□8L□ フリー指定 フリー指定 160 W寸法ー22mm H寸法ー6mm 146 R8 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-160□□8M□ フリー指定 フリー指定 160 W寸法ー22mm H寸法ー6mm 146 R8 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-180□□5K□ フリー指定 フリー指定 180 W寸法ー16mm H寸法ー6mm 166 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-180□□5L□ フリー指定 フリー指定 180 W寸法ー16mm H寸法ー6mm 166 R5 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-180□□5M□ フリー指定 フリー指定 180 W寸法ー16mm H寸法ー6mm 166 R5 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-180□□8K□ フリー指定 フリー指定 180 W寸法ー22mm H寸法ー6mm 166 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-180□□8L□ フリー指定 フリー指定 180 W寸法ー22mm H寸法ー6mm 166 R8 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-180□□8M□ フリー指定 フリー指定 180 W寸法ー22mm H寸法ー6mm 166 R8 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-200□□5K□ フリー指定 フリー指定 200 W寸法ー16mm H寸法ー6mm 186 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-200□□5L□ フリー指定 フリー指定 200 W寸法ー16mm H寸法ー6mm 186 R5 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-200□□5M□ フリー指定 フリー指定 200 W寸法ー16mm H寸法ー6mm 186 R5 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-200□□8K□ フリー指定 フリー指定 200 W寸法ー22mm H寸法ー6mm 186 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-200□□8L□ フリー指定 フリー指定 200 W寸法ー22mm H寸法ー6mm 186 R8 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-200□□8M□ フリー指定 フリー指定 200 W寸法ー22mm H寸法ー6mm 186 R8 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-220□□5K□ フリー指定 フリー指定 220 W寸法ー16mm H寸法ー6mm 206 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-220□□5L□ フリー指定 フリー指定 220 W寸法ー16mm H寸法ー6mm 206 R5 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-220□□5M□ フリー指定 フリー指定 220 W寸法ー16mm H寸法ー6mm 206 R5 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-220□□8K□ フリー指定 フリー指定 220 W寸法ー22mm H寸法ー6mm 206 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-220□□8L□ フリー指定 フリー指定 220 W寸法ー22mm H寸法ー6mm 206 R8 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-220□□8M□ フリー指定 フリー指定 220 W寸法ー22mm H寸法ー6mm 206 R8 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-240□□5K□ フリー指定 フリー指定 240 W寸法ー16mm H寸法ー6mm 226 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-240□□5L□ フリー指定 フリー指定 240 W寸法ー16mm H寸法ー6mm 226 R5 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-240□□5M□ フリー指定 フリー指定 240 W寸法ー16mm H寸法ー6mm 226 R5 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-240□□8K□ フリー指定 フリー指定 240 W寸法ー22mm H寸法ー6mm 226 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-240□□8L□ フリー指定 フリー指定 240 W寸法ー22mm H寸法ー6mm 226 R8 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-240□□8M□ フリー指定 フリー指定 240 W寸法ー22mm H寸法ー6mm 226 R8 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-260□□5K□ フリー指定 フリー指定 260 W寸法ー16mm H寸法ー6mm 246 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-260□□5L□ フリー指定 フリー指定 260 W寸法ー16mm H寸法ー6mm 246 R5 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-260□□5M□ フリー指定 フリー指定 260 W寸法ー16mm H寸法ー6mm 246 R5 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-260□□8K□ フリー指定 フリー指定 260 W寸法ー22mm H寸法ー6mm 246 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-260□□8L□ フリー指定 フリー指定 260 W寸法ー22mm H寸法ー6mm 246 R8 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-260□□8M□ フリー指定 フリー指定 260 W寸法ー22mm H寸法ー6mm 246 R8 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-280□□5K□ フリー指定 フリー指定 280 W寸法ー16mm H寸法ー6mm 266 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-280□□5L□ フリー指定 フリー指定 280 W寸法ー16mm H寸法ー6mm 266 R5 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-280□□5M□ フリー指定 フリー指定 280 W寸法ー16mm H寸法ー6mm 266 R5 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-280□□8K□ フリー指定 フリー指定 280 W寸法ー22mm H寸法ー6mm 266 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-280□□8L□ フリー指定 フリー指定 280 W寸法ー22mm H寸法ー6mm 266 R8 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-280□□8M□ フリー指定 フリー指定 280 W寸法ー22mm H寸法ー6mm 266 R8 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-340□□5K□ フリー指定 フリー指定 340 W寸法ー16.4mm H寸法ー6.4mm 326 R5 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-340□□5L□ フリー指定 フリー指定 340 W寸法ー16.4mm H寸法ー6.4mm 326 R5 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-340□□5M□ フリー指定 フリー指定 340 W寸法ー16.4mm H寸法ー6.4mm 326 R5 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-340□□8K□ フリー指定 フリー指定 340 W寸法ー22.4mm H寸法ー6.4mm 326 R8 無し フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-340□□8L□ フリー指定 フリー指定 340 W寸法ー22.4mm H寸法ー6.4mm 326 R8 2×30 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
UCS□-□-340□□8M□ フリー指定 フリー指定 340 W寸法ー22.4mm H寸法ー6.4mm 326 R8 2×20 長角 フリーサイズWEB見積ページでご確認頂けます PDF DXF DWG
