ユニバーサルアルミケース UCシリーズ

UCシリーズ PDFカタログ

カテゴリ:汎用アルミケース、ユニバーサルケース、R付アルミケース、パネル式アルミケース、金属ケース、測定器ケース、計器ケース、電源ケース

ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像
ユニバーサルアルミケース UCシリーズの画像

色タイプ

BBブラック塗装

ユニバーサルアルミケース UCシリーズ:ブラック塗装の画像

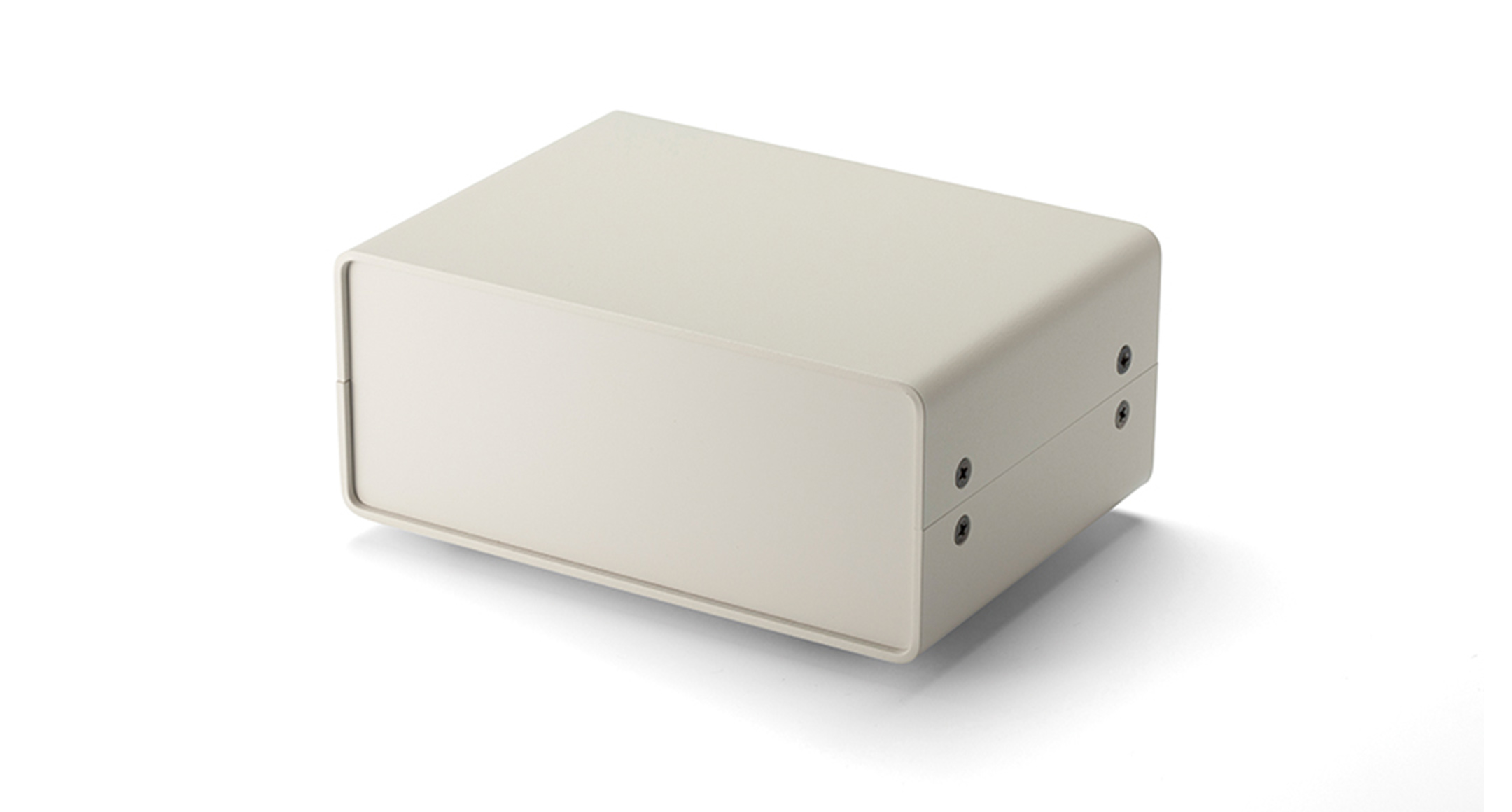

GGライトグレー塗装

ユニバーサルアルミケース UCシリーズ:ライトグレー塗装の画像
ユニバーサルアルミケース UCシリーズ:ブラック塗装の画像
ユニバーサルアルミケース UCシリーズ:ライトグレー塗装の画像

型番・寸法・標準価格※標準価格は目安の販売価格となります。

型番 外寸 内寸 表面処理 / 近似色 自重(g) 販売状況 標準価格(税別) PDF図 DXF図 DWG図 3D CAD
W H D w h d
UC6-3-8BB 60 35 80 50 31 72 ブラック塗装 / Munsell N1 120 1560 PDF DXF DWG
UC6-3-8DD 60 35 80 50 31 72 ブロンズアルマイト 120 販売終了 1620 PDF DXF DWG
UC6-3-8GG 60 35 80 50 31 72 ライトグレー塗装 / Munsell 5Y8/0.5 120 1560 PDF DXF DWG
UC7-3-10BB 75 30 100 65 26 92 ブラック塗装 / Munsell N1 160 1890 PDF DXF DWG
UC7-3-10GG 75 30 100 65 26 92 ライトグレー塗装 / Munsell 5Y8/0.5 160 1890 PDF DXF DWG
UC7-8-14BB 75 85 140 60 80 130 ブラック塗装 / Munsell N1 370 2840 PDF DXF DWG
UC7-8-14DD 75 85 140 60 80 130 ブロンズアルマイト 370 販売終了 3280 PDF DXF DWG
UC7-8-14GG 75 85 140 60 80 130 ライトグレー塗装 / Munsell 5Y8/0.5 370 2840 PDF DXF DWG
UC8-3-6BB 80 30 60 70 26 52 ブラック塗装 / Munsell N1 100 1550 PDF DXF DWG
UC8-3-6DD 80 30 60 70 26 52 ブロンズアルマイト 100 販売終了 1640 PDF DXF DWG
UC8-3-6GG 80 30 60 70 26 52 ライトグレー塗装 / Munsell 5Y8/0.5 100 1550 PDF DXF DWG
UC9-5-12BB 90 50 120 75 45 112 ブラック塗装 / Munsell N1 290 2560 PDF DXF DWG
UC9-5-12GG 90 50 120 75 45 112 ライトグレー塗装 / Munsell 5Y8/0.5 290 2560 PDF DXF DWG
UC10-4-14BB 100 40 140 85 35 130 ブラック塗装 / Munsell N1 320 2750 PDF DXF DWG
UC10-4-14GG 100 40 140 85 35 130 ライトグレー塗装 / Munsell 5Y8/0.5 320 2750 PDF DXF DWG
UC10-11-18BB 100 110 180 78 104 166 ブラック塗装 / Munsell N1 720 4150 PDF DXF DWG
UC10-11-18DD 100 110 180 78 104 166 ブロンズアルマイト 720 販売終了 5040 PDF DXF DWG
UC10-11-18GG 100 110 180 78 104 166 ライトグレー塗装 / Munsell 5Y8/0.5 720 4150 PDF DXF DWG
UC11-3-8BB 110 30 80 100 26 72 ブラック塗装 / Munsell N1 170 1940 PDF DXF DWG
UC11-3-8DD 110 30 80 100 26 72 ブロンズアルマイト 170 販売終了 2050 PDF DXF DWG
UC11-3-8GG 110 30 80 100 26 72 ライトグレー塗装 / Munsell 5Y8/0.5 170 1940 PDF DXF DWG
UC11-5-8BB 110 50 80 100 46 72 ブラック塗装 / Munsell N1 200 2120 PDF DXF DWG
UC11-5-8DD 110 50 80 100 46 72 ブロンズアルマイト 200 販売終了 2350 PDF DXF DWG
UC11-5-8GG 110 50 80 100 46 72 ライトグレー塗装 / Munsell 5Y8/0.5 200 2120 PDF DXF DWG
UC12-7-16BB 120 70 160 98 64 146 ブラック塗装 / Munsell N1 560 3910 PDF DXF DWG
UC12-7-16GG 120 70 160 98 64 146 ライトグレー塗装 / Munsell 5Y8/0.5 560 3910 PDF DXF DWG
UC12-14-22BB 120 140 220 98 134 206 ブラック塗装 / Munsell N1 1080 5390 PDF DXF DWG
UC12-14-22DD 120 140 220 98 134 206 ブロンズアルマイト 1080 販売終了 6240 PDF DXF DWG
UC12-14-22GG 120 140 220 98 134 206 ライトグレー塗装 / Munsell 5Y8/0.5 1080 5390 PDF DXF DWG
UC13-4-18BB 130 40 180 108 34 166 ブラック塗装 / Munsell N1 560 3890 PDF DXF DWG
UC13-4-18GG 130 40 180 108 34 166 ライトグレー塗装 / Munsell 5Y8/0.5 560 3890 PDF DXF DWG
UC14-4-10BB 140 40 100 130 36 92 ブラック塗装 / Munsell N1 270 2510 PDF DXF DWG
UC14-4-10GG 140 40 100 130 36 92 ライトグレー塗装 / Munsell 5Y8/0.5 270 2510 PDF DXF DWG
UC14-6-10BB 140 60 100 130 56 92 ブラック塗装 / Munsell N1 310 2800 PDF DXF DWG
UC14-6-10DD 140 60 100 130 56 92 ブロンズアルマイト 310 販売終了 3010 PDF DXF DWG
UC14-6-10GG 140 60 100 130 56 92 ライトグレー塗装 / Munsell 5Y8/0.5 310 2800 PDF DXF DWG
UC15-8-20BB 150 80 200 128 74 186 ブラック塗装 / Munsell N1 860 4650 PDF DXF DWG
UC15-8-20GG 150 80 200 128 74 186 ライトグレー塗装 / Munsell 5Y8/0.5 860 4650 PDF DXF DWG
UC15-10-12BB 150 100 120 135 95 112 ブラック塗装 / Munsell N1 530 3730 PDF DXF DWG
UC15-10-12DD 150 100 120 135 95 112 ブロンズアルマイト 530 販売終了 4010 PDF DXF DWG
UC15-10-12GG 150 100 120 135 95 112 ライトグレー塗装 / Munsell 5Y8/0.5 530 3730 PDF DXF DWG
UC15-18-28BB 150 180 280 128 174 266 ブラック塗装 / Munsell N1 1740 8340 PDF DXF DWG
UC15-18-28DD 150 180 280 128 174 266 ブロンズアルマイト 1740 販売終了 9900 PDF DXF DWG
UC15-18-28GG 150 180 280 128 174 266 ライトグレー塗装 / Munsell 5Y8/0.5 1740 8340 PDF DXF DWG
UC16-5-22BB 165 50 220 143 44 206 ブラック塗装 / Munsell N1 840 4700 PDF DXF DWG
UC16-5-22DD 165 50 220 143 44 206 ブロンズアルマイト 840 販売終了 5250 PDF DXF DWG
UC16-5-22GG 165 50 220 143 44 206 ライトグレー塗装 / Munsell 5Y8/0.5 840 4700 PDF DXF DWG
UC17-5-12BB 170 50 120 155 45 112 ブラック塗装 / Munsell N1 450 3300 PDF DXF DWG
UC17-5-12GG 170 50 120 155 45 112 ライトグレー塗装 / Munsell 5Y8/0.5 450 3300 PDF DXF DWG
UC17-7-12BB 170 70 120 155 65 112 ブラック塗装 / Munsell N1 510 3670 PDF DXF DWG
UC17-7-12GG 170 70 120 155 65 112 ライトグレー塗装 / Munsell 5Y8/0.5 510 3670 PDF DXF DWG
UC18-10-24BB 180 100 240 158 94 226 ブラック塗装 / Munsell N1 1260 6180 PDF DXF DWG
UC18-10-24DD 180 100 240 158 94 226 ブロンズアルマイト 1260 販売終了 7560 PDF DXF DWG
UC18-10-24GG 180 100 240 158 94 226 ライトグレー塗装 / Munsell 5Y8/0.5 1260 6180 PDF DXF DWG
UC18-21-34BB 180 210 340 157.6 203.6 326 ブラック塗装 / Munsell N1 2630 9970 PDF DXF DWG
UC18-21-34GG 180 210 340 157.6 203.6 326 ライトグレー塗装 / Munsell 5Y8/0.5 2630 9970 PDF DXF DWG
UC20-5-14BB 200 50 140 185 45 130 ブラック塗装 / Munsell N1 560 3910 PDF DXF DWG
UC20-5-14GG 200 50 140 185 45 130 ライトグレー塗装 / Munsell 5Y8/0.5 560 3910 PDF DXF DWG
UC20-8-14BB 200 80 140 185 75 130 ブラック塗装 / Munsell N1 670 4090 PDF DXF DWG
UC20-8-14GG 200 80 140 185 75 130 ライトグレー塗装 / Munsell 5Y8/0.5 670 4090 PDF DXF DWG
UC20-12-16BB 200 120 160 178 114 146 ブラック塗装 / Munsell N1 820 5040 PDF DXF DWG
UC20-12-16DD 200 120 160 178 114 146 ブロンズアルマイト 820 販売終了 6540 PDF DXF DWG
UC20-12-16GG 200 120 160 178 114 146 ライトグレー塗装 / Munsell 5Y8/0.5 820 5040 PDF DXF DWG
UC22-12-26BB 220 120 260 198 114 246 ブラック塗装 / Munsell N1 1700 8130 PDF DXF DWG
UC22-12-26GG 220 120 260 198 114 246 ライトグレー塗装 / Munsell 5Y8/0.5 1700 8130 PDF DXF DWG
UC24-14-34BB 240 140 340 217.6 133.6 326 ブラック塗装 / Munsell N1 2540 9620 PDF DXF DWG
UC24-14-34GG 240 140 340 217.6 133.6 326 ライトグレー塗装 / Munsell 5Y8/0.5 2540 9620 PDF DXF DWG
UC26-5-18BB 260 50 180 238 44 166 ブラック塗装 / Munsell N1 1020 5110 PDF DXF DWG
UC26-5-18DD 260 50 180 238 44 166 ブロンズアルマイト 1020 販売終了 6170 PDF DXF DWG
UC26-5-18GG 260 50 180 238 44 166 ライトグレー塗装 / Munsell 5Y8/0.5 1020 5110 PDF DXF DWG
UC26-7-20BB 260 70 200 238 64 186 ブラック塗装 / Munsell N1 1230 5900 PDF DXF DWG
UC26-7-20DD 260 70 200 238 64 186 ブロンズアルマイト 1230 販売終了 7820 PDF DXF DWG
UC26-7-20GG 260 70 200 238 64 186 ライトグレー塗装 / Munsell 5Y8/0.5 1230 5900 PDF DXF DWG
UC26-10-18BB 260 100 180 238 94 166 ブラック塗装 / Munsell N1 1260 5910 PDF DXF DWG
UC26-10-18DD 260 100 180 238 94 166 ブロンズアルマイト 1260 販売終了 8280 PDF DXF DWG
UC26-10-18GG 260 100 180 238 94 166 ライトグレー塗装 / Munsell 5Y8/0.5 1260 5910 PDF DXF DWG
UC32-5-22BB 320 50 220 298 44 206 ブラック塗装 / Munsell N1 1450 7090 PDF DXF DWG
UC32-5-22DD 320 50 220 298 44 206 ブロンズアルマイト 1450 販売終了 8710 PDF DXF DWG
UC32-5-22GG 320 50 220 298 44 206 ライトグレー塗装 / Munsell 5Y8/0.5 1450 7090 PDF DXF DWG
UC32-8-24BB 320 80 240 298 74 226 ブラック塗装 / Munsell N1 1760 8700 PDF DXF DWG
UC32-8-24DD 320 80 240 298 74 226 ブロンズアルマイト 1760 販売終了 10630 PDF DXF DWG
UC32-8-24GG 320 80 240 298 74 226 ライトグレー塗装 / Munsell 5Y8/0.5 1760 8700 PDF DXF DWG
UC32-12-22BB 320 120 220 298 114 206 ブラック塗装 / Munsell N1 1880 8460 PDF DXF DWG
UC32-12-22DD 320 120 220 298 114 206 ブロンズアルマイト 1880 販売終了 11530 PDF DXF DWG
UC32-12-22GG 320 120 220 298 114 206 ライトグレー塗装 / Munsell 5Y8/0.5 1880 8460 PDF DXF DWG
UC35-13-26BB 350 130 260 328 124 246 ブラック塗装 / Munsell N1 2450 11300 PDF DXF DWG
UC35-13-26GG 350 130 260 328 124 246 ライトグレー塗装 / Munsell 5Y8/0.5 2450 11300 PDF DXF DWG
UC43-5-28BB 430 50 280 408 44 266 ブラック塗装 / Munsell N1 2370 11910 PDF DXF DWG
UC43-5-28DD 430 50 280 408 44 266 ブロンズアルマイト 2370 販売終了 13280 PDF DXF DWG
UC43-5-28GG 430 50 280 408 44 266 ライトグレー塗装 / Munsell 5Y8/0.5 2370 11910 PDF DXF DWG
UC43-14-28BB 430 140 280 408 134 266 ブラック塗装 / Munsell N1 3050 13630 PDF DXF DWG
UC43-14-28GG 430 140 280 408 134 266 ライトグレー塗装 / Munsell 5Y8/0.5 3050 13630 PDF DXF DWG
取付シャーシ(別売) 標準価格(税別) PDF図 DXF図 DWG図
UCC6-8 390 PDF DXF DWG
UCC6-8 390 PDF DXF DWG
UCC6-8 390 PDF DXF DWG
UCC7-10 440 PDF DXF DWG
UCC7-10 440 PDF DXF DWG
UCC7-14 460 PDF DXF DWG
UCC7-14 460 PDF DXF DWG
UCC7-14 460 PDF DXF DWG
UCC8-6 390 PDF DXF DWG
UCC8-6 390 PDF DXF DWG
UCC8-6 390 PDF DXF DWG
UCC9-12 500 PDF DXF DWG
UCC9-12 500 PDF DXF DWG
UCC10-14 510 PDF DXF DWG
UCC10-14 510 PDF DXF DWG
UCC10-18 590 PDF DXF DWG
UCC10-18 590 PDF DXF DWG
UCC10-18 590 PDF DXF DWG
UCC11-8 450 PDF DXF DWG
UCC11-8 450 PDF DXF DWG
UCC11-8 450 PDF DXF DWG
UCC11-8 450 PDF DXF DWG
UCC11-8 450 PDF DXF DWG
UCC11-8 450 PDF DXF DWG
UCC12-16 610 PDF DXF DWG
UCC12-16 610 PDF DXF DWG
UCC12-22 680 PDF DXF DWG
UCC12-22 680 PDF DXF DWG
UCC12-22 680 PDF DXF DWG
UCC13-18 670 PDF DXF DWG
UCC13-18 670 PDF DXF DWG
UCC14-10 550 PDF DXF DWG
UCC14-10 550 PDF DXF DWG
UCC14-10 550 PDF DXF DWG
UCC14-10 550 PDF DXF DWG
UCC14-10 550 PDF DXF DWG
UCC15-20 740 PDF DXF DWG
UCC15-20 740 PDF DXF DWG
UCC15-12 650 PDF DXF DWG
UCC15-12 650 PDF DXF DWG
UCC15-12 650 PDF DXF DWG
UCC15-28 1380 PDF DXF DWG
UCC15-28 1380 PDF DXF DWG
UCC15-28 1380 PDF DXF DWG
UCC16-22 990 PDF DXF DWG
UCC16-22 990 PDF DXF DWG
UCC16-22 990 PDF DXF DWG
UCC17-12 680 PDF DXF DWG
UCC17-12 680 PDF DXF DWG
UCC17-12 680 PDF DXF DWG
UCC17-12 680 PDF DXF DWG
UCC18-24 1190 PDF DXF DWG
UCC18-24 1190 PDF DXF DWG
UCC18-24 1190 PDF DXF DWG
UCC18-34 1780 PDF DXF DWG
UCC18-34 1780 PDF DXF DWG
UCC20-14 910 PDF DXF DWG
UCC20-14 910 PDF DXF DWG
UCC20-14 910 PDF DXF DWG
UCC20-14 910 PDF DXF DWG
UCC20-16 1050 PDF DXF DWG
UCC20-16 1050 PDF DXF DWG
UCC20-16 1050 PDF DXF DWG
UCC22-26 1600 PDF DXF DWG
UCC22-26 1600 PDF DXF DWG
UCC24-34 2140 PDF DXF DWG
UCC24-34 2140 PDF DXF DWG
UCC26-18 1200 PDF DXF DWG
UCC26-18 1200 PDF DXF DWG
UCC26-18 1200 PDF DXF DWG
UCC26-20 1360 PDF DXF DWG
UCC26-20 1360 PDF DXF DWG
UCC26-20 1360 PDF DXF DWG
UCC26-18 1200 PDF DXF DWG
UCC26-18 1200 PDF DXF DWG
UCC26-18 1200 PDF DXF DWG
UCC32-22 1580 PDF DXF DWG
UCC32-22 1580 PDF DXF DWG
UCC32-22 1580 PDF DXF DWG
UCC32-24 1620 PDF DXF DWG
UCC32-24 1620 PDF DXF DWG
UCC32-24 1620 PDF DXF DWG
UCC32-22 1580 PDF DXF DWG
UCC32-22 1580 PDF DXF DWG
UCC32-22 1580 PDF DXF DWG
UCC35-26 2350 PDF DXF DWG
UCC35-26 2350 PDF DXF DWG
UCC43-28 2900 PDF DXF DWG
UCC43-28 2900 PDF DXF DWG
UCC43-28 2900 PDF DXF DWG
UCC43-28 2900 PDF DXF DWG
UCC43-28 2900 PDF DXF DWG
